| Прямой ток (If) | 10 мА |
| Рассеивание мощности (Pd) | 100 мВт |
| Прямое напряжение (Vf) | 1.4 В |

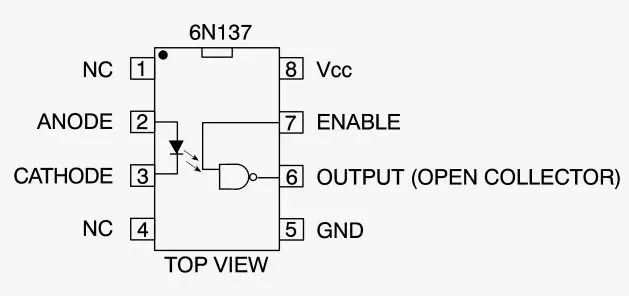

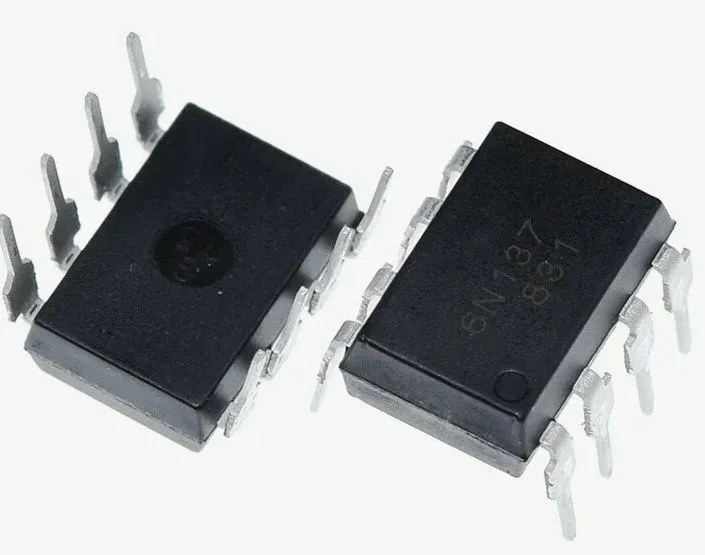

Оптопара 6N137 представляет собой высокоскоростной элемент гальванической развязки с логическим выходом, рассчитанный на скорость передачи данных до 10 МBd. Она обеспечивает надежную изоляцию по высокому напряжению и эффективную передачу цифровых сигналов между цепями с различными потенциалами «земли», сохраняя совместимость с логическими уровнями TTL, LSTTL и 5‑вольтовой CMOS‑логики.
Благодаря высокой скорости и малому времени задержки 6N137 широко применяется в качестве входного линейного приёмника и элемента обратной связи в импульсных (switching) источниках питания, а также для развязки и согласования высокоскоростных линий передачи данных. Устройство эффективно заменяет импульсные трансформаторы в схемах, где важны компактность, стабильность параметров и помехоустойчивость.
Типичные области применения включают развязку силовых транзисторов в приводах двигателей, интерфейсы микропроцессорных систем с периферийными устройствами, устранение петель по земле, а также любые задачи высоковольтной изоляции в цифровых и смежных аналогово‑цифровых трактов.
| Прямой ток (If) | 10 мА |
| Рассеивание мощности (Pd) | 100 мВт |
| Прямое напряжение (Vf) | 1.4 В |
| Обратное напряжение (Vr) | 5 В |
| Время нарастания | 75 нс |
| Время спада | 75 нс |
| Выходной ток | 50 мА |
| Скорость передачи данных | 10 Мбит/с |
| Количество каналов | 1 канал |
| Максимальная рабочая температура | +85 °C |
| Минимальная рабочая температура | –40 °C |
| Максимальный коллекторный ток | 50 мА |
| Напряжение изоляции | 2500 Vrms |
| Рабочее напряжение питания | 4.5 – 5.5 В |
| Тип выхода | Открытый коллектор |
| Тип продукта | Высокоскоростная оптопара |
| Торговая марка | ON Semiconductor / Fairchild |

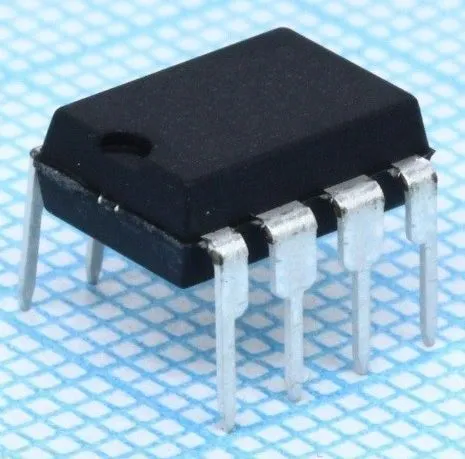

| Корпус | DIP‑8 |
| Выходной каскад | Photo IC |
| Диапазон рабочих температур | –40 … +85 °C |
| Максимальное входное обратное напряжение | 5 В |
| Максимальное напряжение изоляции | 2500 В |
| Максимальный входной ток | 50 мА |
| Максимальный выходной ток | 50 мА |
| Постоянное прямое входное напряжение | 1.4 В (при Iвх = 10 мА) |
| Тип направления | Однонаправленный |
| Тип входа | Постоянный ток (DC) |
| Тип логического элемента | NAND |
| Максимальный прямой ток | 25 мА |
| Максимальное прямое напряжение | 1.7 В |
| Максимальная мощность рассеивания | 85 мВт |
| Максимальное время задержки распространения | 100 нс |
| Максимальное обратное напряжение | 5 В |
| Тип упаковки | Tube / Rail |
| Радиационная стойкость | Нет |
| Типичное время спада | 0.012 мкс |
| Масса | 0.93 г |
Предлагаем Оптопара с логическим выходом 6N137, 10 Mb/s на выгодных условиях с полной технической поддержкой. Проверим наличие, поможем подобрать аналог.
Получить коммерческое предложение или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
