Дефекты печатных плат

28.11.2024
Рассмотрим основные моменты

Печатная плата (ПП) применяется для позиционирования и компактного размещения радиоэлектронных элементов и приборов, а также обеспечения электрического контакта между ними согласно схеме, разработанной на этапе проектирования. Это сложная конструкция, состоящая из диэлектрического основания и токопроводящих элементов.


Любой брак, возникший в результате нарушения технологии или использования некачественных материалов при производстве печатной платы, способен привести к выходу из строя прибора или устройства, созданного на её основе. Поэтому требования к качеству печатных плат, а также классификация возможных дефектов по видам, размерам и степени допуска, регламентируются государственными стандартами. В нашей стране это ГОСТ Р 53432-2009.



Классификация дефектов печатных плат

Дефектом называют любое обнаруженное несоответствие конструкции печатной платы требованиям нормативной документации. Они бывают двух видов:

  1. Видимые.

  2. Скрытые.

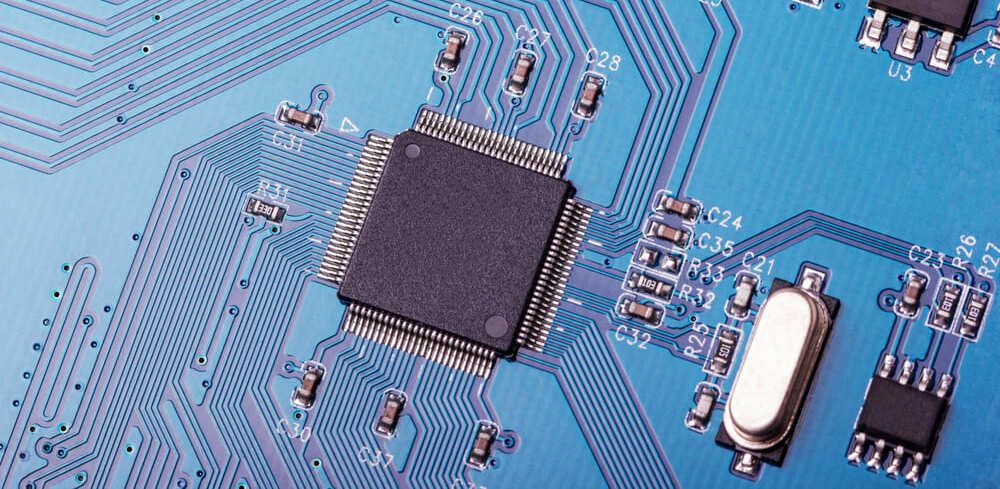

К видимым относятся такие дефекты печатных плат, которые могут быть обнаружены внешним осмотром или выявлены в результате проведенных измерений. К ним относятся трещины, царапины, вмятины и сколы. А также нарушение пропорций диэлектрической основы, её скручивание или многократные изгибы. Они характерны для моделей с поверхностным SMD монтажом, алюминиевых ПП.

Скрытые дефекты являются результатом нарушения технологии производства или использования некачественного сырья. Они выявляются только инструментальным методом или в ходе эксплуатации – это один из наиболее нежелательных исходов. Чаще всего подвержены им многослойные платы.


Сводная таблица дефектов печатных плат

В таблицах ниже представлены наиболее распространённые и типичные виды дефектов печатных плат, включая их описание и возможную причину появления. Для удобства восприятия они сгруппированы по признаку локализации и функциональной принадлежности.


Дефекты диэлектрической основы

Дефект

Описание

Причина появления

Трещины

Расплетение нитей основы, продольные сквозные или поверхностные разрывы массива диэлектрика.

Механическое воздействие, нарушение температурных режимов пайки.

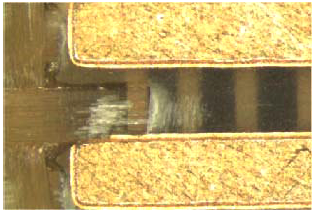

Расслоение

Нарушение целостности соединения элементов платы. Например, отрыв токопроводящих дорожек от диэлектрика. Любые другие двухмерные разделения в пределах платы.

Недостаточная толщина диэлектрической основы (препрега), его низкое качество, нарушения технологии склейки или прессования при производстве многослойных плат.

Коробление

Отклонения от плоскости массива печатной платы (цилиндрическая или сферическая кривизна) при нахождении её углов в одной плоскости.

Неравномерность толщины токопроводящих дорожек или их расположения на плоскости платы. Нарушение технологии прессования многослойных моделей.

Скручивание

Аналог коробления, при котором углы платы не находятся в одной плоскости.

Нарушение технологии сборки пакета многослойной конструкции, а также прессования.

Пузырение

Локальное отставание слоев основы с их отделением друг от друга.

Некачественный материал основы или нарушение правил его хранения, в результате чего во внутренних полостях диэлектрика скопилась влага.

Ткань

Оголение тканевой основы, недостаточность слоя защитного лака.

Некачественный материал основы или его неправильный выбор.

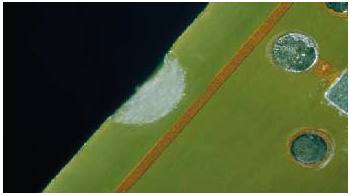

Пятна

Прерывистые белые пятна, которые визуально расположены ниже поверхности основного материала.

Характерно для диэлектриков из армированных волокон. Появляется в результате нарушения технологии склеивания и прессования.


Дефекты токопроводящих дорожек

Дефект

Описание

Причина появления

Царапина

Небольшое по ширине и значительное по длине продольное или поперечное нарушение целостности проводника при сохранении общей электрической проводимости элемента.

Механическое воздействие в результате нарушения правил хранения или транспортировки платы.

Вмятина

Локальная особенность рельефа токопроводящей дорожки, нижняя точка которой находится ниже общего уровня элемента.

Те же, что и с царапиной.

Углубление или раковина

Среднее между царапиной и вмятиной. Толщина проводящего слоя уменьшена.

Заводской дефект заготовки платы или механическое воздействие.

Вырыв и заужение

Уменьшение ширины токопроводящей дорожки. В первом случае соотношение длины и ширины поврежденного участка 1:2. Во втором же протяженность дефекта более выражена.

Нарушение технологии травления (некачественное нанесение защитной маски), а также сочетанное воздействие на готовую плату воды, температуры и солнечного света.

Протрав

Нарушение целостности токопроводящей дорожки с потерей электропроводности.

Нарушение технологии травления, отсутствие защитного состава.

Трещина

Отсутствие металла, локализованное в границах проводника, с оголением диэлектрической основы.

Сочетание влияния факторов разной природы – от локального нагрева до коррозии из-за нарушений правил хранения.

Нарушение геометрии контактной площадки

Контактная площадка имеет неправильную форму, отличающуюся от окружности. Её размеры уменьшены или есть сплошной разрыв

Нарушение технологии производства на этапах травления или лужения – малое количество флюса, недопустимый сорт припоя. Дефекты контактных площадок на ПП могут составлять не более 30%. При большем количестве плата отбраковывается

Смещение центра отверстия контактной площадки

Отверстие в контактной площадке расположено не по центру

Нарушение технологии производства печатной платы

Размер монтажных отверстий

Увеличение или уменьшение диаметра отверстий для сквозного монтажа

Нарушение технологии сверления, использование тупого инструмента, скорости вращения или подачи.


Дефекты металлизации печатных плат

Дефект

Описание

Причина появления

Заусенцы

Острые края металлических поверхностей

Некачественный и плохо заточенный инструмент для раскроя, сверления, иных технологических операций.

Шероховатости

Неровные края и микрорельеф на поверхности платы.

Некачественная раскройка заготовок, оплавление краев с вытеканием эпоксидной смолы.

Уменьшение площади металлизации

Площадь металлизированных участков недостаточна.

Нарушения технологии производства .



Дефекты пайки печатных плат

Дефект

Описание

Причина появления

Наплывы

Припой растёкся и образовал рельеф неправильной формы

Нарушение технологии лужения. Не тот флюс, припой, температура плавления или слишком высокая скорость подачи металла в рабочую зону.

Участки без лужения

Токопроводящие дорожки и монтажные площадки без покрытия оловом.

Некачественная обработка поверхности перед лужением, её окисление в ходе хранения.


Большая часть дефектов ПП спровоцирована технологическими нарушениями, а также неправильными условиями хранения заготовок или их качеством. Не все они по отдельности ведут к тому, что плата становится непригодной к эксплуатации, однако увеличение их количества сверх нормативов является причиной отбраковки.



Методы контроля качества печатных плат

Контроль качества произведённой продукции (печатных плат) осуществляется не только с целью определения соответствия техническим условиям, отраслевым стандартам или ГОСТ, но и конструктивным требованиям. Например, может ли изделие выдержать длительный нагрев при работе на максимуме номинальной мощности. Методы контроля печатных плат можно классифицировать по следующим признакам:

  • По характеру тестового воздействия. Они бывают разрушающими и неразрушающими.
  • По способу взаимодействия с тестируемым объектом. Это контактные и бесконтактные испытания.
  • По результату проведённых испытаний. Это может быть проверка на работоспособность и электрическую прочность. Диагностическое исследование с последующим прогнозированием вероятности отказа.
  • Физической сущности метода.

Наибольший интерес представляют именно физические сущности метода испытания, поскольку в них содержатся все остальные классификационные признаки. Поэтому рассмотрим каждый из них отдельно более подробно.

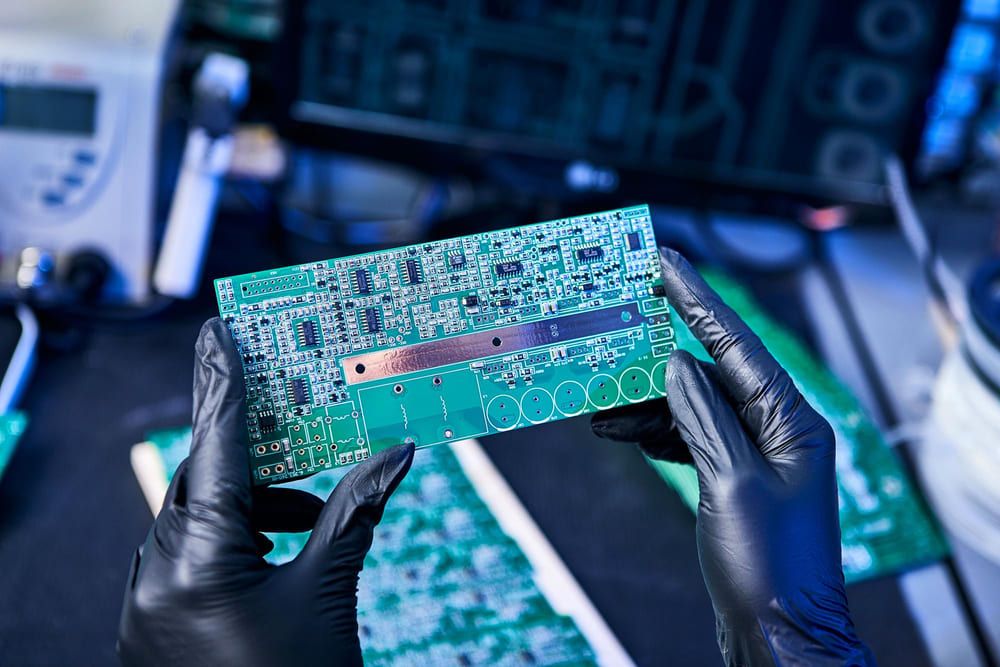

Оптические исследования

Метод относится к неразрушающим и бесконтактным испытаниям. Он позволяет выявить явные дефекты печатной платы. Производится осмотром под большим увеличением, для чего применяются оптические системы разной сложности. От простейшей лупы на штативе, дающей увеличение от 4 до 10 крат, до растрового электронного микроскопа, имеющего кратность от 300 до 1 тыс. крат. Недостаток метода - его субъективность и малая информативность. Ведь никто не может гарантировать, что мелкие дефекты приведут к неработоспособности платы или не окажут на нее никакого влияния.

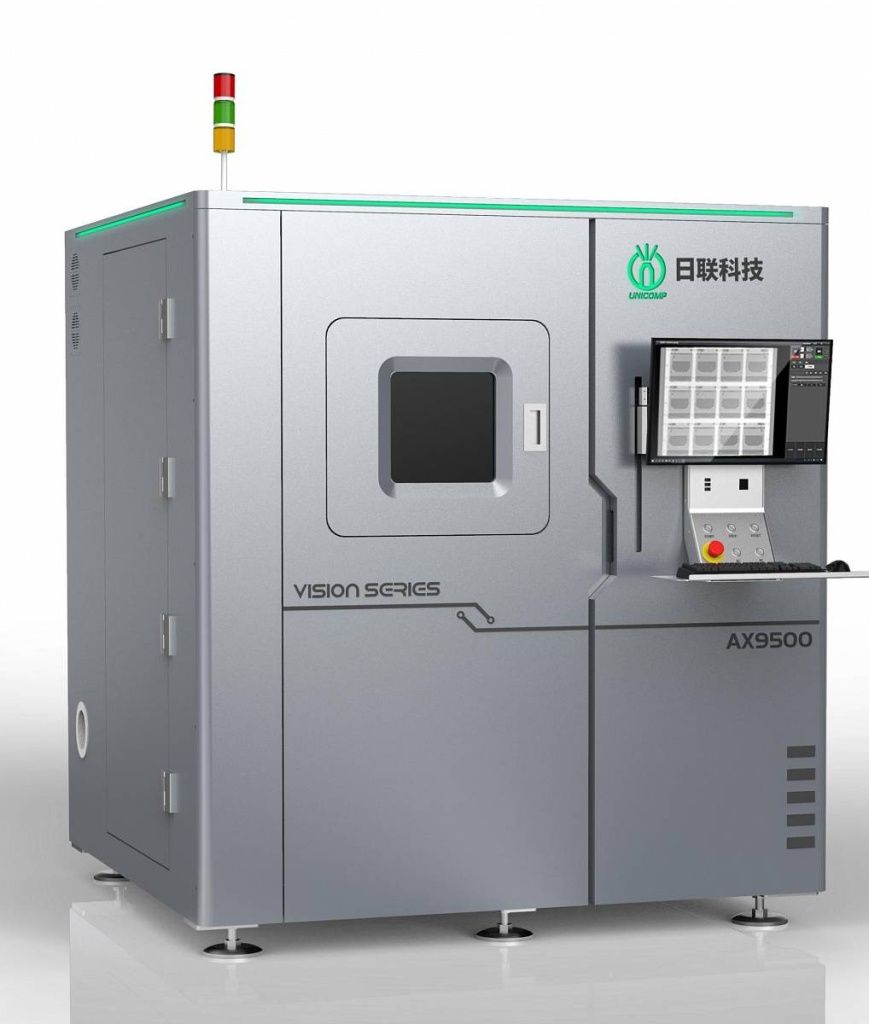

Рентгеноскопия

Может быть как точечной, так и послойной (томография). Метод основан на способности потока элементарных частиц пронизывать предметы и представлять картину их внутреннего строения за счет различных волновых явлений – рефракции или дифракции, сопровождающих процесс. Используется для определения скрытых дефектов. Как для однослойных печатных плат, так и многослойных. Позволяет получить объективную картину внутреннего строения исследуемого предмета. Однако требует высокой квалификации персонала, способного читать рентгеновские снимки, а также сложной аппаратуры. Кроме того, рентгеноскопия потенциально опасна для окружающих и способна изменять внутреннюю структуру электронных элементов, выводя их из строя.


Ультразвуковое исследование

Например, трещины, расслоения. Этот метод схож с рентгеноскопией как по физическому принципу, так и по получаемым результатам. Он основан на свойстве колебаний, частота которых выходит за границу субъективной слышимости человеком, распространяться в твёрдом теле и отражаться от неоднородных включений в нем. С его помощью можно обнаруживать скрытые дефекты. Более безопасен для исполнителя.


Тестирование электрического сопротивления цепи

Поскольку одной из важных функций печатной платы является соединение элементов в электрическую цепь, есть метод проверки в определении омического сопротивления цепи. Он проводится с помощью мультиметров и мегаомметров. На отдельных участках электрической цепи или между входными и выходными клеммами. Метод дает вполне объективный результат, но не затрагивает всех аспектов работы печатной платы.


Контроль электрической прочности

По цепям печатной платы пропускают ток большой силы. В местах, где контакты неплотные, это приводит к их нагреву и расплавлению. Кроме того, при слишком близком расположении токопроводящих дорожек возможен пробой между ними. Метод относится к разрушающим и применяется для тестирования наиболее ответственных элементов радиоэлектронных схем.


Тепловизионный контроль

Метод основан на свойстве электрического тока выделять тепло при прохождении по цепи. Контролируемый элемент обследуется тепловизором, с помощью которого определяются точки тепловых аномалий. Так можно найти места с уменьшенным сечением проводников, неплотные контакты и другие дефекты.

Все методы поодиночке не могут дать объективной картины состояния и качества изготовления печатной платы. Поэтому их объединяют и производят многоступенчатый контроль. Этот процесс при большом объёме продукции автоматизируют.

Процесс контроля качества печатных плат и разнообразие методов его проведения не менее сложен, чем производственный. Поэтому быть вполне уверенным в работоспособности микроэлектронной продукции на основе ПП можно только в том случае, если она изготовлена на предприятиях с безупречной деловой репутацией.
