Классификация электронной аппаратуры и требования к очистке

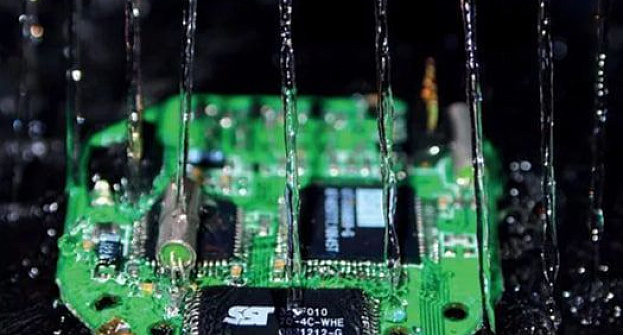

Очистка печатных плат после монтажа является обязательной технологической операцией при производстве современной радиоэлектронной аппаратуры. Основная цель этого процесса — полное удаление с поверхности платы остатков флюса, паяльной пасты и других технологических загрязнений, которые могут негативно сказаться на надежности и сроке службы изделия.

Процедура отмывки выполняется на нескольких этапах производственного цикла. До нанесения паяльной пасты и установки компонентов она позволяет удалить загрязнения, возникшие в процессе изготовления платы, а также остатки клеевых материалов. После пайки очистка необходима для удаления остатков флюсов, шариков припоя и других продуктов технологического процесса.

Современная электроника характеризуется высокой плотностью монтажа, миниатюрными компонентами и уменьшенным расстоянием между токопроводящими дорожками. В таких условиях даже небольшое количество загрязнений может привести к снижению надежности электронного устройства, поэтому требования к качеству очистки печатных плат постоянно возрастают.

Нормативная база

Технология очистки печатных плат регламентируется рядом государственных стандартов и отраслевых нормативных документов, определяющих требования к процессу отмывки, применяемым моющим средствам и качеству готовых изделий.

К основным нормативным документам относятся:

ГОСТ 4Г 0.029.233-84 — устанавливает состав, характеристики и область применения моющих средств, используемых при производстве радиоэлектронной аппаратуры.

ГОСТ Р 70798-2023 — определяет требования к технологическим операциям очистки электронных модулей и описывает применение специальных жидкостей для удаления остатков флюса.

ГОСТ Р 59681-2021 — регламентирует порядок удаления флюсов после пайки и является обязательным для изделий радиоэлектронной промышленности, а также рекомендуется при производстве гражданской техники.

ГОСТ Р 71239-2024 — устанавливает необходимость удаления технологических загрязнений, включая остатки паяльных флюсов, обладающих коррозионной активностью.

Соблюдение требований данных стандартов позволяет обеспечить стабильное качество продукции и повысить надежность эксплуатации электронных устройств.

Виды технологических загрязнений

Все загрязнения, возникающие в процессе изготовления и монтажа печатных плат, условно делятся на две основные категории — полярные и неполярные. От их типа зависит выбор способа очистки и применяемых моющих средств.

Полярные загрязнения. К данной группе относятся вещества, хорошо взаимодействующие с водой или полярными растворителями. Среди них: остатки водорастворимых флюсов, соли травильных растворов, продукты гальванических процессов, активаторы флюсов, следы пота, отпечатки пальцев.

Неполярные загрязнения. Эти загрязнения значительно сложнее удалить обычными средствами. В их состав входят: масла и смазочные материалы, жиры, канифоль и различные смолы, продукты окисления, косметические средства и кремы, органические загрязнения, возникающие при ручной сборке.

Особенность неполярных загрязнений заключается в том, что они практически не растворяются водой и плохо удаляются спиртом. После высыхания остатки флюса способны проникать в микронеровности поверхности платы, из-за чего для их удаления нередко требуются специальные химические составы или механическая обработка.

Кроме остатков флюсов, во время монтажа на поверхности печатной платы накапливаются пыль, частицы припоя, жиры и другие загрязнения, возникающие при ручной или автоматизированной сборке. Если их своевременно не удалить, они могут стать причиной электрохимической коррозии, снижения сопротивления изоляции и возникновения отказов оборудования, особенно в изделиях с высокой плотностью монтажа.

Классификация электронной аппаратуры и требования к очистке

Необходимость отмывки печатных плат во многом определяется условиями эксплуатации электронного оборудования и требованиями к его надежности. В зависимости от назначения радиоэлектронная аппаратура условно подразделяется на два основных класса, для каждого из которых предъявляются различные требования к качеству очистки после монтажа.

Класс А — бытовая электроника

К данной категории относится продукция массового применения: персональные компьютеры, бытовая техника, аудио- и видеоустройства, электронные модули, средства связи и другие изделия, работающие в стандартных климатических условиях.

Для аппаратуры этого класса обязательная отмывка требуется не всегда. Если используются современные безотмывочные флюсы, а условия эксплуатации не предполагают воздействия повышенной влажности или агрессивной среды, производитель может отказаться от дополнительной очистки. Однако во многих случаях отмывку проводят для улучшения внешнего вида изделия, удаления видимых следов пайки и повышения общего качества сборки.

При принятии решения учитываются экономическая целесообразность, требования заказчика, особенности конструкции изделия и используемые материалы, поскольку дополнительная очистка увеличивает продолжительность производственного цикла и себестоимость продукции.

Класс В — промышленная и специальная аппаратура

К этому классу относится оборудование, предназначенное для эксплуатации в более сложных условиях и предъявляющее повышенные требования к надежности. Это системы связи, телеметрии, радиолокационные комплексы, промышленная автоматика, измерительная техника и другое ответственное оборудование.

Для подобных изделий очистка печатных плат после пайки является обязательной технологической операцией. Остатки флюсов способны вызывать коррозию проводников, снижать сопротивление изоляции и приводить к возникновению токов утечки, что существенно увеличивает вероятность отказа оборудования.

Особое внимание уделяется удалению как активных флюсов, содержащих химически активные компоненты, так и канифольных составов, которые со временем также могут ухудшать эксплуатационные характеристики электронных модулей.

Таким образом, качественная отмывка является одним из факторов, обеспечивающих длительный срок службы, стабильную работу и высокую надежность промышленной радиоэлектронной аппаратуры.

Способы очистки печатных плат

Выбор метода очистки зависит от характера загрязнений, конструкции печатной платы, используемых электронных компонентов и требований к качеству готового изделия. На практике применяют несколько основных способов отмывки, которые могут использоваться как отдельно, так и в сочетании друг с другом.

Механическая очистка применяется для удаления поверхностных загрязнений, пыли, остатков припоя и других частиц, не требующих использования химических реагентов. Такой метод чаще всего используется при локальной очистке отдельных участков платы или при небольших объемах производства.

Для механической обработки применяются: мягкие кисти и щетки, антистатические щетки для удаления пыли, безворсовые салфетки, ватные палочки, сжатый воздух для очистки труднодоступных мест.

Преимуществом механической очистки является простота выполнения, однако она не позволяет полностью удалить химические остатки флюсов, особенно под корпусами компонентов с высокой плотностью монтажа.

Химическая отмывка считается наиболее эффективным способом удаления технологических загрязнений после пайки. Для очистки используются специальные моющие жидкости, которые растворяют остатки флюсов, масел, жиров и других органических веществ.

При выборе очистителя учитываются: тип применяемого флюса, состав загрязнений, наличие на плате чувствительных или негерметичных компонентов, совместимость моющего средства с материалами изделия.

Одним из наиболее распространенных растворителей является изопропиловый спирт. Он эффективно удаляет многие виды флюсов и продуктов их разложения, однако плохо справляется с жировыми загрязнениями и практически не удаляет некоторые виды неполярных соединений.

Ранее также широко применялась спирто-бензиновая смесь, обладающая хорошими растворяющими свойствами. Однако сегодня ее использование постепенно сокращается, поскольку она не обеспечивает полного удаления современных флюсов, плохо очищает ионные загрязнения и может оставлять после высыхания белый налет на поверхности платы.

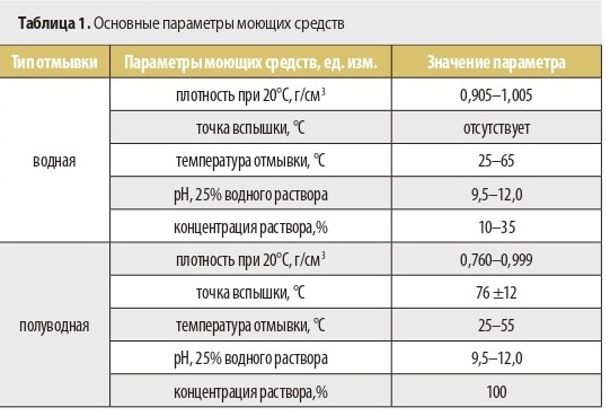

Очистка водно-щелочными составами. На современных предприятиях все чаще используются специальные водно-щелочные моющие растворы. Они представляют собой многокомпонентные составы, включающие растворители, поверхностно-активные вещества, ингибиторы коррозии, пеногасители и другие добавки.

Перед применением концентраты разбавляются водой в пропорциях, рекомендованных производителем. Такой способ очистки обеспечивает эффективное удаление большинства технологических загрязнений при высокой безопасности для электронных компонентов.

Процесс водно-щелочной отмывки обычно включает четыре последовательных этапа.

Промежуточное ополаскивание — смывание загрязнений и остатков моющего раствора.

Финишное ополаскивание — обработка платы деионизованной водой для удаления оставшихся примесей.

Сушка — полное удаление влаги перед дальнейшими технологическими операциями или эксплуатацией изделия.

Использование водно-щелочных составов сегодня считается одним из наиболее эффективных и технологичных способов очистки печатных плат, особенно при серийном производстве радиоэлектронной аппаратуры.

Отмывка печатных плат является одним из ключевых этапов производства радиоэлектронной аппаратуры, оказывающим непосредственное влияние на качество, надежность и срок службы готовых изделий. Даже незначительные остатки флюсов, масел или других технологических загрязнений способны вызвать коррозию проводников, ухудшение электрических характеристик, появление токов утечки и преждевременный выход оборудования из строя.

Выбор метода очистки определяется конструктивными особенностями печатной платы, типом применяемых материалов, используемыми флюсами и условиями дальнейшей эксплуатации изделия. В зависимости от этих факторов могут применяться механическая, химическая или водно-щелочная очистка, каждая из которых имеет свои преимущества и область применения.

Соблюдение требований действующих нормативных документов, правильный подбор моющих средств и строгое соблюдение технологии отмывки позволяют значительно повысить качество сборки электронных модулей, обеспечить стабильную работу аппаратуры и увеличить срок ее эксплуатации. Именно поэтому очистка печатных плат рассматривается не как вспомогательная операция, а как важный элемент современного технологического процесса производства радиоэлектронной техники.
