Коаксиальные РЧ переключатели: технический обзор и помощь в подборе

В нашей линейке поставок устройства от ведущих производителей, в том числе из стран Азии, таких как DB Design, Qualwave, Freflex, A-info, Magvention, Talent Microwave.

Все изделия имеют необходимые документы, подтверждающие подлинность и качество. обеспечивая гибкие условия поставки и техническую поддержку.

Что такое РЧ переключатели?

Коаксиальные радиочастотные (РЧ) переключатели — это устройства, предназначенные для переключения сигналов в системах СВЧ и ВЧ связи. Они позволяют перенаправлять сигнал между несколькими линиями или устройствами без искажений, потерь или отражений, критичных для высокочастотных цепей.

Используются такие переключатели в измерительных приборах, антеннах, радарах, спецсвязи, телекоммуникациях, РЭБ, спутниковой технике и других областях, где важны стабильность, повторяемость и надёжность РЧ-сигналов.

Основные параметры, на которые стоит обратить внимание

Подбор РЧ переключателя начинается с технических требований. Вот ключевые параметры, которые следует учитывать:

1. Частотный диапазон — до какой частоты должен работать переключатель (например, DC–18 ГГц, DC–40 ГГц, до 67 ГГц).

2. Тип конфигурации:
- SPDT (1Н2П) –  на одно направление и два положения
- DPDT (2Н2П) –  на два направления и два положения(переключатель направления)
- SPnT (1НnП) – многопозиционный, с множеством выходов

3. Вносимые потери — потери сигнала при прохождении через переключатель.
Чем ниже (0,1–1 дБ), тем лучше.

4. Разделение каналов — насколько эффективно сигналы изолируются друг от друга (до 90 дБ).

5. КСВ (коэффициент стоячей волны) — показатель согласования. Хороший показатель: 1.1–1.5.

6. Тип управления — фиксация, возврат в исходное положение, TTL логика.

7. Разъёмы — тип коаксиальных разъёмов: SMA, 2.92 мм, 1.85 мм и т.д.

8. Напряжение питания — чаще всего 12 В, 24 В или 28 В.

9. Срок службы — число переключений (до 10 млн).

10. Время переключения — критично в быстродействующих системах (обычно 10–25 мс).

11. Температурный диапазон — от -55 до +85 °C для работы в жёстких условиях.

Примеры применений

РЧ переключатели применяются в следующих областях:
• Радиолокация и оборонная техника
• Спутниковая и наземная связь
• Автоматизированные тестовые установки
• Телекоммуникационная аппаратура, базовые станции сотовой связи
• СВЧ лаборатории и измерительное оборудование

Примеры коаксиальных РЧ переключателей из нашего ассортимента

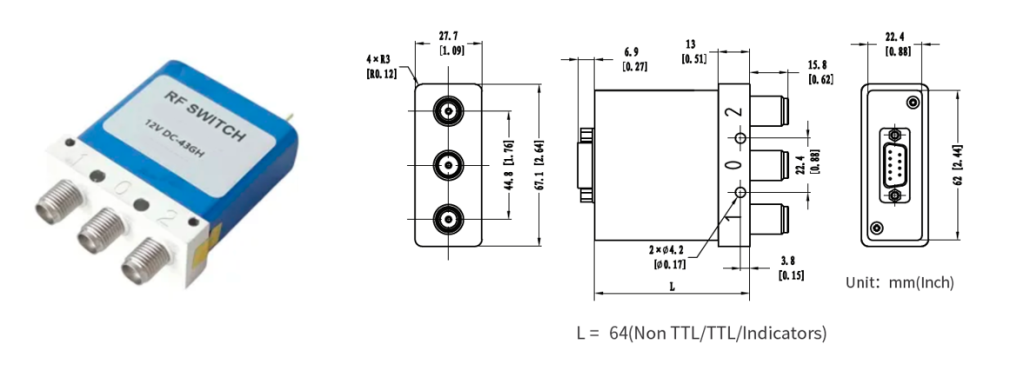

1. E2KL40WS

• Частоты: до 40 ГГц
• Потери: от 0,2 дБ
• Срок службы: до 2 млн циклов
• Монтаж: в плату или через D-Sub

Конструктивное исполнение:

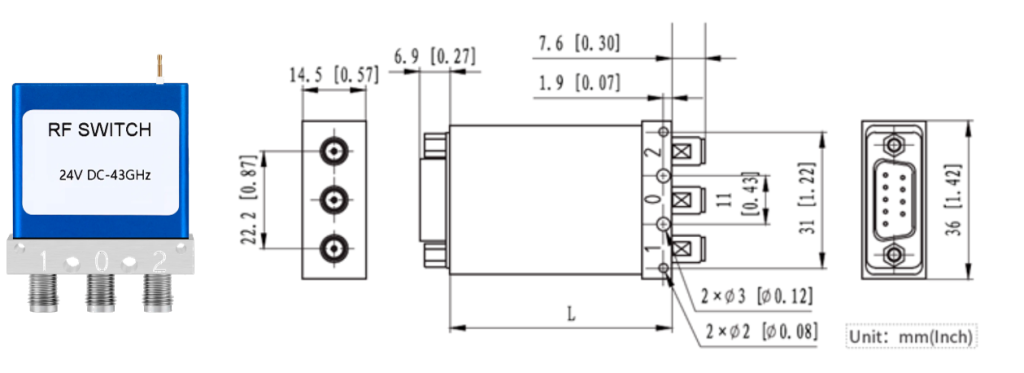

2. SP7T-8T

• Частоты: до 18 ГГц
• Разъёмы: SMA
• Напряжение: 12/24/28 В
• Повышенная виброустойчивость

Конструктивное исполнение:


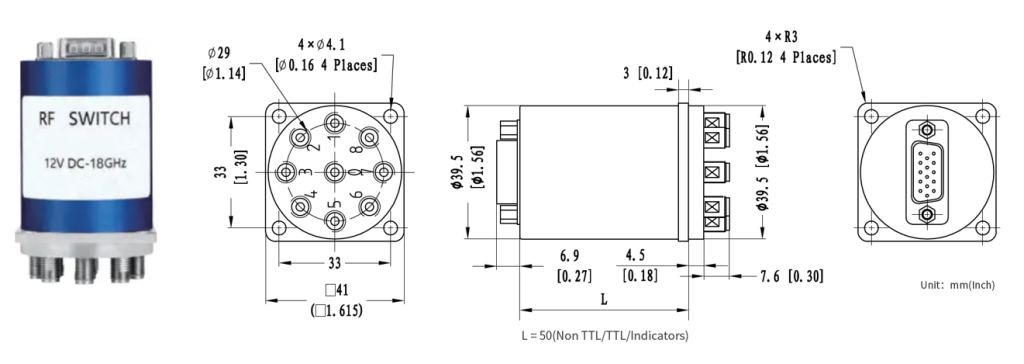

3. E2NF1812W
• Частоты: до 18 ГГц
• Мощность: до 200Вт
• Разъем: N-type
• Температурный диапазон: от -55 до +85 °C для работы в жёстких условиях.

Конструктивное исполнение:


Как выбрать подходящий переключатель.

Советы по подбору РЧ переключателя:
- Уточните частотный диапазон, с которым будет работать система
- Определите, сколько каналов вам нужно и требуется ли фиксация положения
- Оцените механическую прочность, если устройство будет работать в подвижной технике или на улице
- Обратите внимание на тип управления — вам нужен TTL-интерфейс, просто питание или внешняя логика?

Как мы можем помочь

ООО «Фрегат» — поставщик РЧ-компонентов, в том числе коаксиальных переключателей.

Мы предлагаем:
• Помощь в выборе нужной модели под ваши параметры
• Подбор аналогов снятых с производства устройств
• Поставки только оригинальной продукции
• Предоставление документации, моделей для проектирования
• Квалифицированную инженерную поддержку
• Консультации по монтажу, питанию, управлению и совместимости
