Методы входного контроля компании "Фрегат"

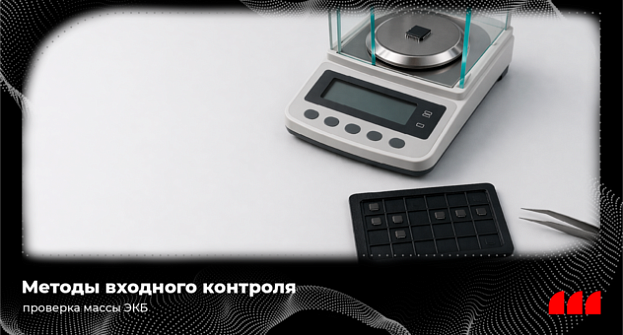

Второй метод входного контроля, который мы используем в своей работе - проверка массы компонента. Масса электронного компонента один из самых объективных физических параметров, который при входном контроле часто недооценивают. Отклонение от эталона почти всегда говорит либо о сомнительном происхождении товара, либо о скрытом дефекте. Например, внутри может отсутствовать кристалл, подложка или часть выводов, либо наоборот присутствуют посторонние включения.

Результаты измерений массы необходимо в первую очередь сравнивать с проверенными данными. В качестве эталона используют официальные данные производителя из даташита, контрольные образцы или статистически подтверждённые результаты измерений образцов предыдущих партий (не менее десяти измерений). Любое сравнение должно проводиться на одних и тех же лабораторных весах не ниже II класса точности с погрешностью не хуже ± 0,1 – 0,5 мг. в зависимости от типоразмера компонента. Перед каждой серией взвешиваний весы обязательно калибруют, а сам процесс идёт в стабильных условиях без сквозняков и перепадов температуры. Важно также учитывать неопределенность измерений.

Важный технический нюанс: компонент взвешивают в том состоянии, в котором он поступил до пайки, до лужения, без навесных радиаторов или изоляторов, если они не предусмотрены конструкцией. Для герметичных корпусов желательно не нарушать заводскую влагозащитную упаковку, иначе компонент наберёт влагу, и результаты измерений будут не достоверными.

Что касается объёма выборки, то он зависит от размера партии. Практика такая: при небольшой партии (до сотни штук) контролируют не меньше десяти компонентов, при увеличении партии доля выборки может снижаться, но абсолютное количество не должно падать ниже тридцати штук. Если в выборке находят хотя бы один компонент с отклонением по массе, проверяют удвоенное количество изделий из той же партии. Опираясь на опыт "Фрегат", мы рекомендуем применять процедуры выборочного контроля на основе приемлемого уровня качества AQL.

Полезный чек-лист для входного контроля массы:

• весы поверены (откалиброваны), тара заземлена (для чувствительной ЭКБ);
• измерение проводится на чистой антистатической подложке;
• масса фиксируется с точностью до 0,1 мг;
• данные сверяются с эталонами;
• при расхождении результатов составляется протокол с фото + изоляция от остальной партии.

Именно такой многоступенчатый входной контроль позволяет нам занимать лидирующие позиции на рынке ЭКБ, ведь качество продукции для нас не формальность, а принципиальный стандарт работы!
