ПЕРЕДАТЧИКИ-БРЕЛОКИ
Передатчики-брелоки являются полноценными устройствами дистанционного управления. В состав передатчика- брелока входят: пылевлагозащищенный корпус, клавиатура (от 1 до 12 кнопок), отсек для источника питания (встроен в корпус), печатная плата радиопередатчика и кодера (для кодирования сигналов от кнопок в управляющие последовательности - команды). Для программирования идентификационного кода передатчика на печатной плате передатчика смонтирован DIP-переключатель (кроме моделей, у которых в качестве кодера выступают микросхемы HCS300, HCS301 - для приема и декодирования команд с этих передатчиков-брелоков используются две специализированных микросборки: RX-4MHCS - сверхрегенеративный радиоприемник со встроенным декодером HCS и блок дистанционного радиоуправления HCS-DEC 4). Для декодирования команд используются микросборки-декодеры, которые преобразуют принятую микросборкой-радиоприемником команду в управляющее воздействие на исполнительный элемент.
Устройство передатчика TX-1C-5026
| Брелок в собранном виде |
Брелок со снятой крышкой. Видны трехпозиционные переключатели и контакты для батареи |
Плата брелока |
|
|
|

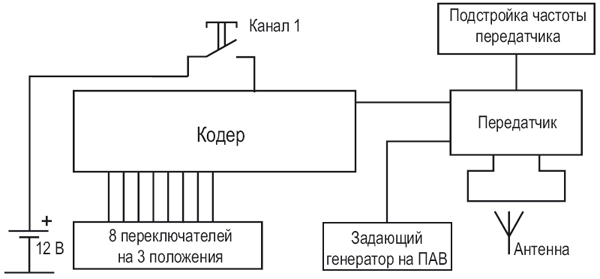

Блок-схема брелока-передатчика
В качестве примера, рассмотрим устройство брелока-передатчика TX-1C-5026. В качестве кодера используется микросхема MC154026. Идентификационный код формируют 8 трехпозиционных переключателей. При нажатии на кнопку включается передатчик и в эфир последовательно передается сформированная кодером посылка из сигналов 8 переключателей и сигнала с кнопки. В качестве подтверждения посылки команды передатчиком зажигается светодиод. Используемые частоты 433,92 МГц и 863,2 МГц позволяют обойтись без внешней антенны - используются проводники на печатной плате. С помощью подстроечного конденсатора можно в небольших пределах подстроить антенный контур передатчика.
Брелоки серии TX-хC-5026 позволяют передавать 1, 2 или 4 управляющих команды.
Основные параметры:
P0 - максимальная выходная мощность передатчика
Uпит. - напряжение питания
Iпотр. - ток потребления
Tраб. - диапазон рабочих температур
| Наименование | P0, мВт | Uпит., В | Iпотр., мА | Tраб.,°С | Количество кнопок (команд) | Кодер | Декодер | Тип модуляции | Корпус |
| HCS-TX-1(2,3)* | 0,5 | 3 | 10 | +10…+55 | 1(2,3) | HCS300 |
RX-4MHCS HCS-DEC4 |
АМ | OVO |
| HCS-TX-1(2,3)-868** | 0,5 | 3 | 10 | +10…+55 | 1(2,3) | HCS300 | АМ | OVO | |
| HCS-FM-TX1(2,3) | 0,5 | 3 | 10 | +10…+55 | 1(2,3) | HCS300 | ЧМ | OVO | |
| HCS-FM-TX1(2,3)-868 | 0,5 | 3 | 10 | +10…+55 | 1(2,3) | HCS300 | ЧМ | OVO | |
| TX-12-CH | 1 | 6 | 10 | - | 12 | HCS301 |
RX-4MHCS HCS-DEC4 |
АМ | 12 |
| TX1(2,3)-HCS-433 | 0,5 | 12 | 10 | -10…+55 | 1(2,3) | HCS301 |
RX-4MHCS HCS-DEC4 |
АМ | HCS |
| TX12E-1(2,4)C-SAW433 | 1 | 12 | 7 | -20…+80 | 1(2,4) | 12E | D4ML | АМ | C |
| TX-2(4,6)M-HCS | 1 | 12 | 7 |
|
2(4,6) | HCS301 |
RX-4MHCS HCS-DEC4 |
АМ | M |
|
|
3 | 12 | 10 | +10…+55 | 2(4) | MC145026 | D1MB, D2MB | АМ | M |
| TX12E-1(2,4)E-SAW433 | 1 | 12 | 7 | +10…+55 | 1(2,4) | 12E | D4ML | АМ | E |
| TX-1(2)TK-SAW 433 | 1 | 12 | 10 | -20…+80 | 1(2) | MC145026 | D1MB, D2MB | АМ | TK |
| TX12E -1(2)TK SAW433 | 1 | 12 | 10 | -20…+80 | 1(2) | 12E | D4ML | АМ | TK |
| TX-1(2,4)C-5026 | 1 | 12 | 10 | - | 1(2,4) | MC145026 | D1MB, D2MB | АМ | C |
*В скобках указаны возможные сочетания модели и числа кнопок на корпусе брелока.
**частота - 868,3МГц
Тип корпуса (габариты в мм):
| 12 | C | E | TK |
|
|
|
|
| HCS | M | OVO |
|
|
|
Блок схемы:
|
HCS-FM-TX1(2,3) HCS-FM-TX1(2,3)-863 |
HCS-TX-1(2,3) HCS-TX-1(2,3)-863 |
.gif)
|
.gif)
|
| TX1(2,3)-HCS-433 | TX12E -1(2,4)C-SAW433 |
-HCS-433.gif)
|
C-SAW433.gif)
|
| TX12E -1(2,4)E-SAW433 | TX12E -1(2)TKSAW 433 |
E-SAW433.gif)
|
TKSAW-433.gif)
|

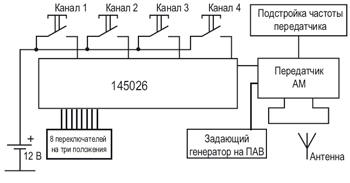

| TX-1(2,4)-5026 | TX-1(2)TK-SAW 433 |
-5026.gif)
|
TK-SAW-433.gif)
|
| TX-2(4)M-5026 SAW433 | TX-2(4,6)M-HCS |
M-5026-SAW433.gif)
|
M-HCS.gif)
|
| TX-12-CH | |
|
|
