Существует две системы кодирования размеров SMD-резисторов. В одной из них для кодировки типоразмера используется длина и ширина компонента в дюймах, а в другой – в миллиметрах.
Например, дюймовый типоразмер 0805 – это тоже, что и 2012 в метрической системе. На самом деле, метрическая система более удобна, так как размеры в дюймах округляются. Для того же типоразмера 0805 (0.08″ x 0.05″) длина в миллиметрах составляет 2,0 мм., а ширина 1,2 мм. Если перевести величину длины и ширины в дюймы, то получим 0,0787″ (2,0 мм.) и 0,0472″ (1,2 мм.). Эти значения округляют, получая 0,08″ и 0,05″ (типоразмер 0805).
Наиболее распространена дюймовая система кодирования размера SMD-корпуса, хотя она и является устаревшей.
Далее приведена таблица с кодами размеров корпусов SMD-резисторов.
Так как существуют две системы кодирования, то в таблице указаны коды размеров, как в дюймовой (inch или imperial), так и в метрической (metric) системе кодирования.
Например, 0805 = 0,08 (длина) x 0,05 (длина) (в дюймах).
В другой – метрической (metric), в миллиметрах.

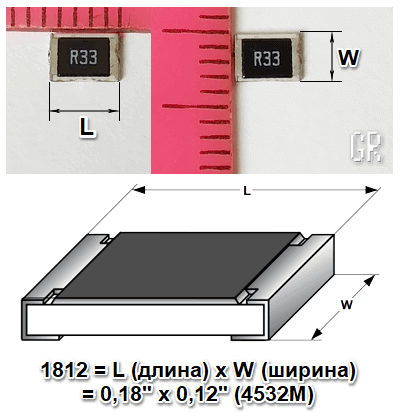

Например, 2012 = 2,0 (длина) x 1,2 (ширина) (в миллиметрах). Тот же размер, что и 0805 в дюймах.
В технической документации для метрической системы часто указывают букву М после числового кода (например, 2012М), чтобы избежать путаницы.
Кодовое обозначение типоразмера и соответствующая длина и ширина элемента.
|
В дюймах (inch) |
L, длина, length (дюймы) |
W, ширина, width (дюймы) |
Метрический (metric) |
L, длина в мм. |
W, ширина в мм. |
|
0050 |
0,008 |
0,004 |
0201М |
0,2 |
0,1 |
|
0075 |
0,012 |
0,006 |
03015М |
0,3 |
0,15 |
|
01005 |
0,016 |
0,008 |
0402М |
0,4 |
0,2 |
|
0201 (02016) |
0,02 |
0,01 |
0603М |
0,6 |
0,3 |
|
0202 |
0,02 |
0,02 |
0605М |
0,6 |
0,5 |
|
0204 |
0,02 |
0,04 |
0510M |
0,5 |
1,0 |
|
0303 |
0,03 |
0,03 |
0808M |
0,8 |
0,8 |
|
0306 |
0,03 |
0,06 |
0816М |
0,8 |
1,6 |
|
0402 |
0,04 |
0,02 |
1005М |
1,0 |
0,5 |
|
0404 |
0,04 |
0,04 |
1010М |
1,0 |
1,0 |
|
0406 |
0,04 |
0,06 |
1016M |
1,0 |
1,6 |
|
0408 |
0,04 |
0,08 |
1020М |
1.0 |
2,0 |
|
0502 |
0,05 |
0,02 |
1406M |
1,4 |
0,6 |
|
0504 |
0,05 |
0,04 |
1210M |
1,2 |
1,0 |
|
0505 |
0,05 |
0,05 |
– |
1,2 |
1,2 |
|
0508 |
0,05 |
0,08 |
1220М |
1,2 |
2,0 |
|
0510 |
0,05 |
0,1 |
– |
1,2 |
2,5 |
|
0603 |
0,06 |
0,03 |
1608М |
1,6 |
0,8 |
|
0606 |
0,06 |
0,06 |
1616М |
1,6 |
1,6 |
|
0612 |
0,06 |
0,12 |
1632М |
1,6 |
3,2 |
|
0616 |
0,06 |
0,16 |
1640М |
1,6 |
4,0 |
|
0805 |
0,08 |
0,05 |
2012М |
2,0 |
1,25 |
|
0808 |
0,08 |
0,08 |
2020М |
2,0 |
2,0 |
|
0815 |
0,08 |
0,15 |
2037М |
2,0 |
3,7 |
|
0830 |
0,08 |
0,30 |
2075М |
2,0 |
7,5 |
|
1005 |
0,1 |
0,05 |
2512M |
2,5 |
1,2 |
|
1008 |
0,1 |
0,08 |
2520М |
2,5 |
2,0 |
|
1010 |
0,1 |
0,1 |
2525М |
2,5 |
2,5 |
|
1020 |
0,1 |
0,2 |
2550M |
2,5 |
5,0 |
|
1206 |
0,12 |
0,06 |
3216М |
3,2 |
1,6 |
|
1210 |
0,12 |
0,1 |
3225М |
3,2 |
2,5 |
|
1218 |
0,12 |
0,18 |
3245М (3248M) |
3,2 |
4,5-4,8 |
|
1224 |
0,12 |
0,24 |
3250М |
3,2 |
5,0 |
|
1225 |
0,12 |
0,25 |
3264М |
3.2 |
6,4 |
|
1505 |
0,15 |
0,05 |
3812М |
3,8 |
1,2 |
|
1806 |
0,18 |
0,06 |
4516M |
4.5 |
1,6 |
|
1808 |
0,18 |
0,08 |
4520M |
4,5 |
2,0 |
|
1812 |
0,18 |
0,12 |
4532М |
4,5 |
3,2 |
|
1825 |
0,18 |
0,25 |
4564М |
4,5 |
6,4 |
|
2007 |
0,2 |
0,07 |
5320М |
5,3 |
2,0 |
|
2010 |
0,2 |
0,1 |
5025М |
5,0 |
2,5 |
|
2220 |
0,22 |
0,2 |
5750М (5650M) |
5,7-5,6 |
5,0 |
|
2225 |
0,22 |
0,25 |
5664М |
5,6 |
6,4 |
|
2512 |
0,25 |
0,12 |
6432М (6332M) |
6,4-6,3 |
3,2 |
|
3014 |
0,30 |
0,14 |
7836М |
7,8 |
3,6 |
|
3921 |
0,39 |
0,21 |
1052М |
10,0 |
5,2 |
|
4527 |
0,45 |
0,27 |
11070М (11470М) |
11,0-11,4 |
7,0 |
|
5931 |
0,59 |
0,31 |
1577М |
15,0 |
7,75 |
|
6927 |
0,69 |
0,27 |
17570M |
17,5 |
7,0 |
Технология поверхностного монтажа быстро развивается, и те размеры, которые ранее использовались только при производстве керамических конденсаторов или SMD-светодиодов, могут быть применены и при производстве чип-резисторов или их сборок.
В технической документации на резисторы также могут встретиться такие типоразмеры, как 0804, 1506, 2009 и пр. Как правило, это типоразмеры сборок.
Так как толщина элемента не включена в кодировку размера, то необходимо обращаться к документации производителя данного компонента. Обычно, толщина керамических чип-конденсаторов (MLCC) больше, чем толщина чип-резисторов того же типоразмера.
Иногда на практике необходимо определить типоразмер SMD-резистора. Как это сделать?

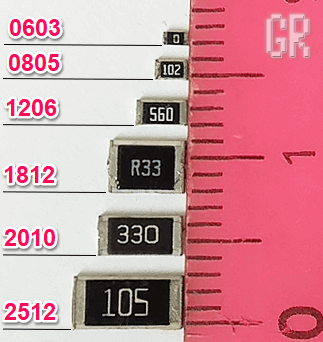

Определить размер SMD-резистора можно замерив его длину и ширину миллиметровой линейкой.
Далее находим метрический типоразмер в таблице, который соответствует полученным значениям длины и ширины вашего резистора. Сопоставляем его с кодом в дюймах.

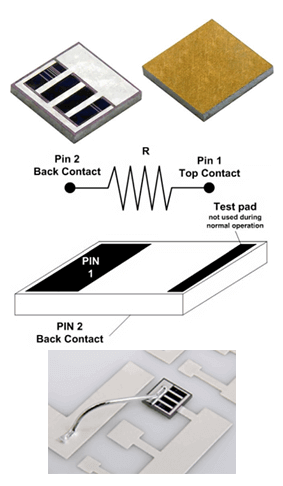

SMD-резисторы серии IGBR (Vishay) имеют контакты не на торцах подложки, как это сделано у обычных чип-резисторов, а на верхней и нижней стороне корпуса. Это так называемые, Back-Contact Chip Resistors.
Такая конструкция позволяет избавится от одного из выводов, так как нижний контакт такого резистора присоединяется к субстрату методом эвтектического сплавления или с помощью проводящей эпоксидной смолы.
Типоразмеры 0404 (0402 x 2), 0408 (0402 x 4), 0606 (0603 x 2), 0612 (0603 x 4), 1005 (0402 x 4), 1224 (1206 x 4) имеют резисторные SMD-сборки.

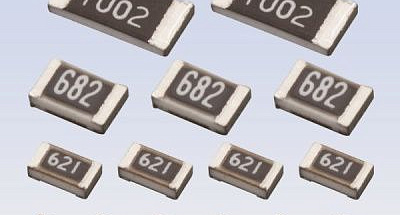

На фото показаны резисторные SMD-сборки по 4 и 2 резистора типоразмера 0612 и 0606 соответственно.
Наиболее точная информация по типоразмерам и реальным габаритам электронных компонентов содержится в техническом описании (даташите) на конкретную серию резисторов или иных SMD-компонентов.
