Слоты контактов на плату серии SL

Описание разъёмов с выводами на плату серии SL

Слоты для контактов серии SL

Технические характеристики:

  • Число контактов: 34, 36, 40, 62, 64, 66, 68, 70, 72, 80, 92, 98
  • Шаг контактов: 2,54 мм
  • Материал контактов: латунь или фосфористая бронза
  • Материал изолятора: полистирол усиленный стекловолокном
  • Предельный ток: 3А
  • Сопротивление изолятора: не менее 1000 МОм
  • Сопротивление контактов: не более 0,03 Ом
  • Рабочие температуры: -55...+105C
    		•


    Число
    контактов     		A B C D
    34 49,78 45,72 40,64 47,24
    36 52,34 48,26 43,18 49,78
    40 57,4 53,34 48,26 54,86
    62 85,34 81,28 76,2 82,8
    64 87,88 83,82 78,74 85,34
    66 90,42 86,36 81,28 87,88
    68 92,96 88,9 83,82 90,42
    70 95,5 91,44 86,36 92,96
    72 98,04 93,98 88,9 95,5
    80 108,2 104,14 99,06 105,66
    92 123,44 119,38 114,3 120,9


    Габаритные размеры слота SL-98, мм


    Задать вопрос

    Перезвоните нам по бесплатному номеру 8 800 301-96-04 или отправьте ваш номер телефона в форме обратной связи, и мы вам перезвоним. Также вы можете задать вопрос в разделе "Вопрос - ответ".

    Другие статьи

    Все статьи

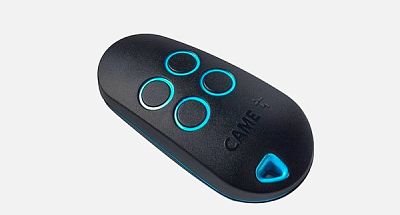

    Передатчики-брелоки
