Квадратурный модулятор прямого преобразования UMS — CHM1481-QFG
| Диапазон ВЧ (ГГц) | 6-9 |
| Диапазон частот гетеродина (ГГц) | 6-9 |
| Iирина полосы модулирующих частот 1дБ (МГц) | DC – 0.25 |
Квадратурный модулятор прямого преобразования компании UMS — CHM1481-QFG 6-9 ГГц
CHM1481-QFG– корпусированный квадратурный модулятор, работающий в полосе частот 6 - 9 ГГц. В схему встроен буфер опорной частоты и кольцевой балансный смеситель (для подавления гетеродинного сигнала и помех). Устройство может быть использовано, как для LSB, так и для USB модуляций сигнала.
Схема преимущественно предназначена для систем типов «точка-точка» и «точка-много точек», но при этом также хорошо подходит для широкого спектра применений в СВЧ.
CHM1481-QFG произведена по pHEMT-технологии с длиной затвора 500 нм, и поставляется в корпусе для поверхностного монтажа, отвечающем требованиям директивы RoHS.
Уточнить наличие интересующей Вас товарной позиции можно по телефону: 8 800 301-96-04 (по будним дням с 9:30 до 18:00 по московскому времени) и e‑mail: info@fregat.ru.
| Диапазон ВЧ (ГГц) | 6-9 |
| Диапазон частот гетеродина (ГГц) | 6-9 |
| Iирина полосы модулирующих частот 1дБ (МГц) | DC – 0.25 |

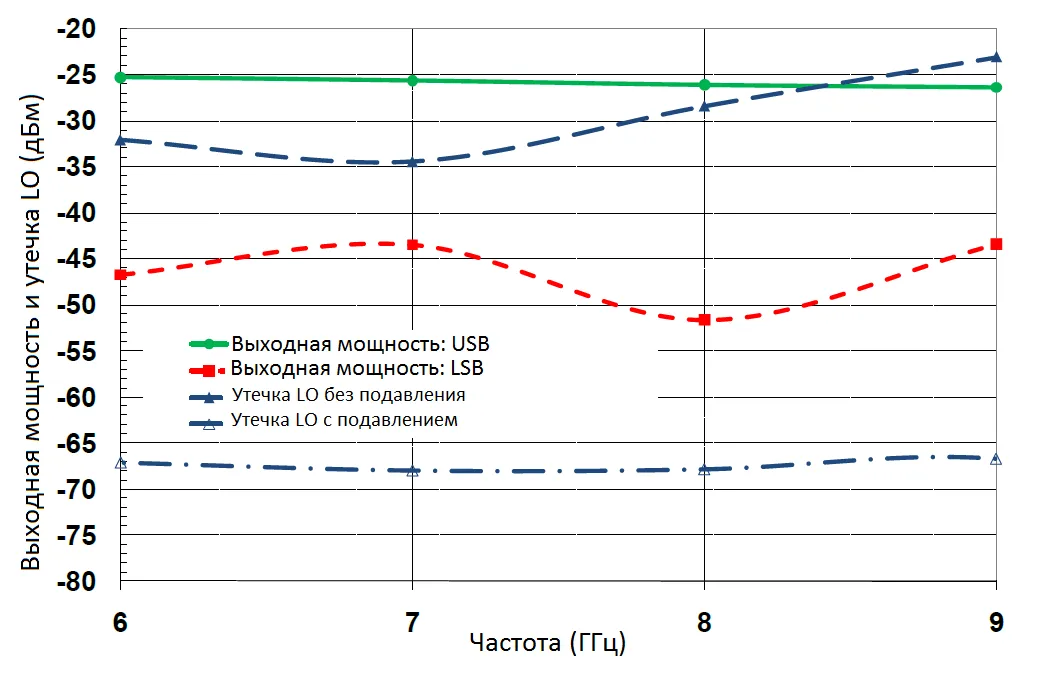

| Выходная мощность (дБм) | -26 |
| Входная мощность гетеродина (дБм) | 0 |
| Утечка сигнала гетеродина (дБм) | -30 |
| Подавление утечки гетеродина (дБм) | -65 |
| Подавление помех от зеркального канала (дБн) | 20 |
| Возвратные потери гетеродина, вх. (Входная мощность гетеродина = 0 дБм) (дБ) | -8 |
| Возвратные потери ВЧ, вх (дБ) | -10 |
| IP3 вых. (дБм) | 12 |
| Коэффициент интермодуляционных искажений второго порядка (дБн) | 38 |
| Минимальный уровень шума (дБ/Гц) | -136 |
| Амплитудный баланс I/Q (дБ) | -1 - +1 |
| Квадратурная фазовая ошибка (°) | -5 - +5 |
| Постоянное напряжение I-сигнала в дифференциальном режиме (В) | -0.2 - +0.2 |
| Постоянное напряжение Q-сигнала в дифференциальном режиме (В) | -0.2 - +0.2 |
| Переменное напряжение I-сигнала в дифференциальном режиме (В) | -0.8 - +0.8 |
| Переменное напряжение Q-сигнала в дифференциальном режиме (В) | -0.8 - +0.8 |
| Напряжение на затворе смесителя (В) | -0.7 |
| Напряжение питания (В) | 4 |
| Ток питания (мА) | 120 |
| Размер (мм) | 5 x 5 x 0.9 |
