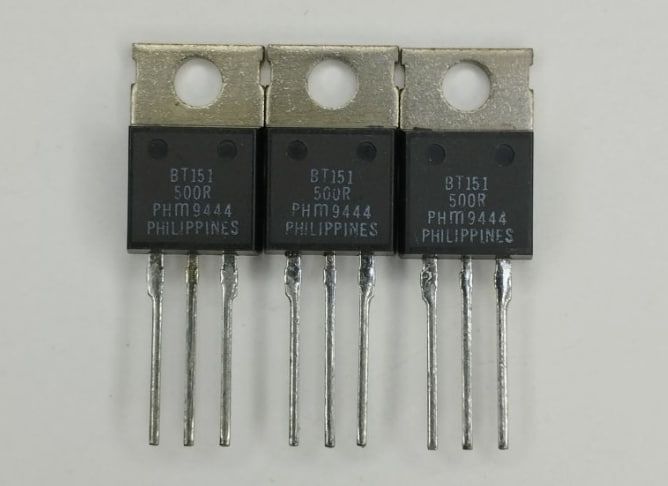

BT151-500R, Тиристор 500В 12А 15мА, TO-220AB

BT151-500R - стандартный планарный пассивированный тиристор (однонаправленный управляемый вентиль SCR) в изолированном пластиковом корпусе TO-220AB с металлическим фланцем для установки на радиатор, обеспечивающим электрическую изоляцию 2500В (RMS). Максимальное повторяющееся импульсное напряжение в закрытом состоянии составляет 500В, средний ток в открытом состоянии - 7,5А (при температуре корпуса 85°C, полуволновое выпрямление), действующий ток 12А (RMS, полная синусоида 180° при 85°C). Управляемый однонаправленный переключатель предназначен для коммутации и фазового регулирования в цепях постоянного и переменного тока средней мощности. Планарная технология с пассивацией кристалла обеспечивает высокую стабильность параметров и критической скорости нарастания напряжения dV/dt до 130В/мкс при стандартных условиях.

Тиристор имеет отпирающий ток управления максимум 15мА при напряжении 1,5В, что позволяет управление от маломощных схем через токоограничивающие резисторы. Ток удержания максимум 20мА, ток фиксации 40мА. Максимальное падение напряжения в открытом состоянии 1,75В при номинальном токе. Максимальный кратковременный импульсный ток 100А (полупериод 50Гц, 10мс). Критическая скорость нарастания тока dI/dt типовая 130А/мкс. Время включения 2мкс, время выключения 70мкс. Тепловое сопротивление переход-корпус 2К/Вт. Рабочая температура от -40 до +125°C. Применяется в схемах управления электродвигателями, регуляторах мощности, источниках питания, системах зарядки аккумуляторов, промышленной автоматике, выпрямителях с фазовым регулированием, цепях защиты от перегрузок.
