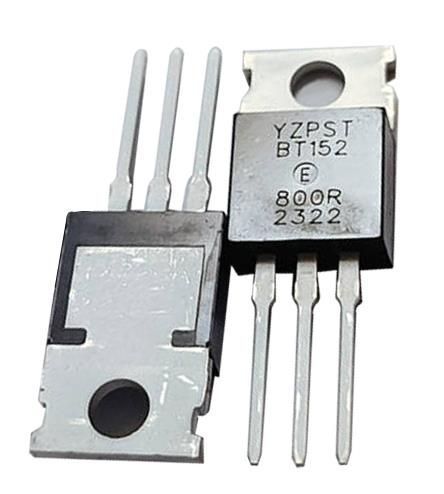

BT152-800R 127, Тиристор 20А 800В 32мА, TO-220AB

BT152-800R,127 - мощный планарный пассивированный кремниевый тиристор в пластиковом корпусе TO-220AB (SOT-78) с изолированным металлическим фланцем для монтажа на радиатор. Максимальное повторяющееся импульсное напряжение в закрытом состоянии составляет 800В, действующий ток в открытом состоянии - 20А (RMS). Однонаправленный управляемый вентиль предназначен для коммутации и фазового регулирования мощных нагрузок в цепях постоянного и переменного тока, работы в качестве управляемого выпрямителя. Планарная структура с пассивацией поверхности кристалла обеспечивает высокую надежность, стабильность параметров и критической скорости нарастания напряжения dV/dt до 200В/мкс при экспоненциальной форме импульса.

Тиристор имеет отпирающий постоянный ток управления максимум 32мА (типовой 15мА) при напряжении управляющего электрода 1,5В и токе анода 100мА. Ток удержания 40мА. Максимальное падение напряжения в открытом состоянии 1,75В при номинальном токе 20А. Критическая скорость нарастания тока dI/dt составляет 100-130А/мкс. Кратковременный импульсный неповторяющийся ток 200А (полупериод 50Гц/60Гц). Время включения менее 2мкс. Максимальный постоянный обратный ток и ток утечки в закрытом состоянии 100мкА при 800В. Тепловое сопротивление переход-корпус 1,5К/Вт, максимальная температура перехода 125°C. Рабочая температура от -40 до +125°C. Применяется в управлении электродвигателями, сварочном оборудовании, регуляторах мощности, источниках питания, системах промышленной автоматики, коммутации мощных индуктивных и резистивных нагрузок.
