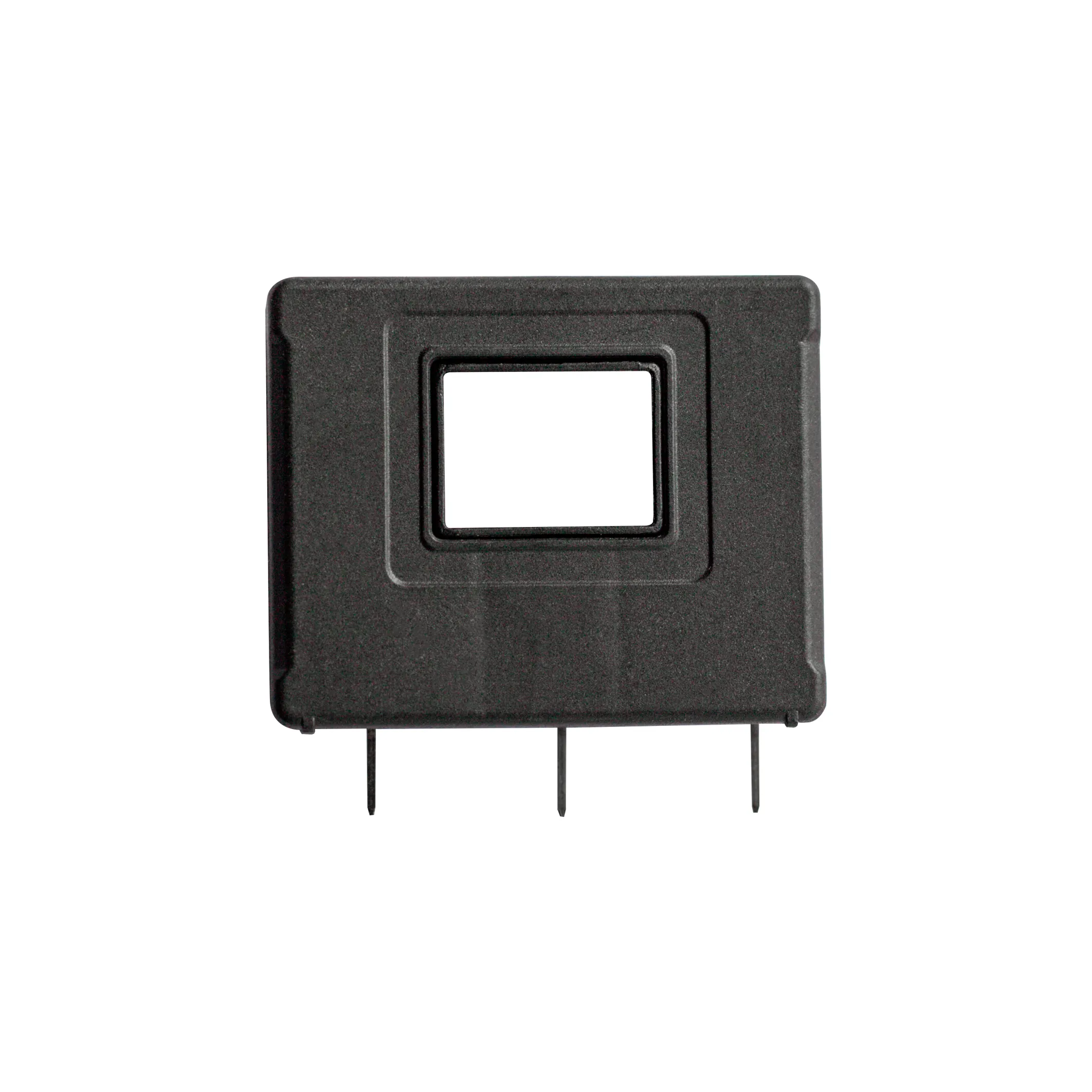

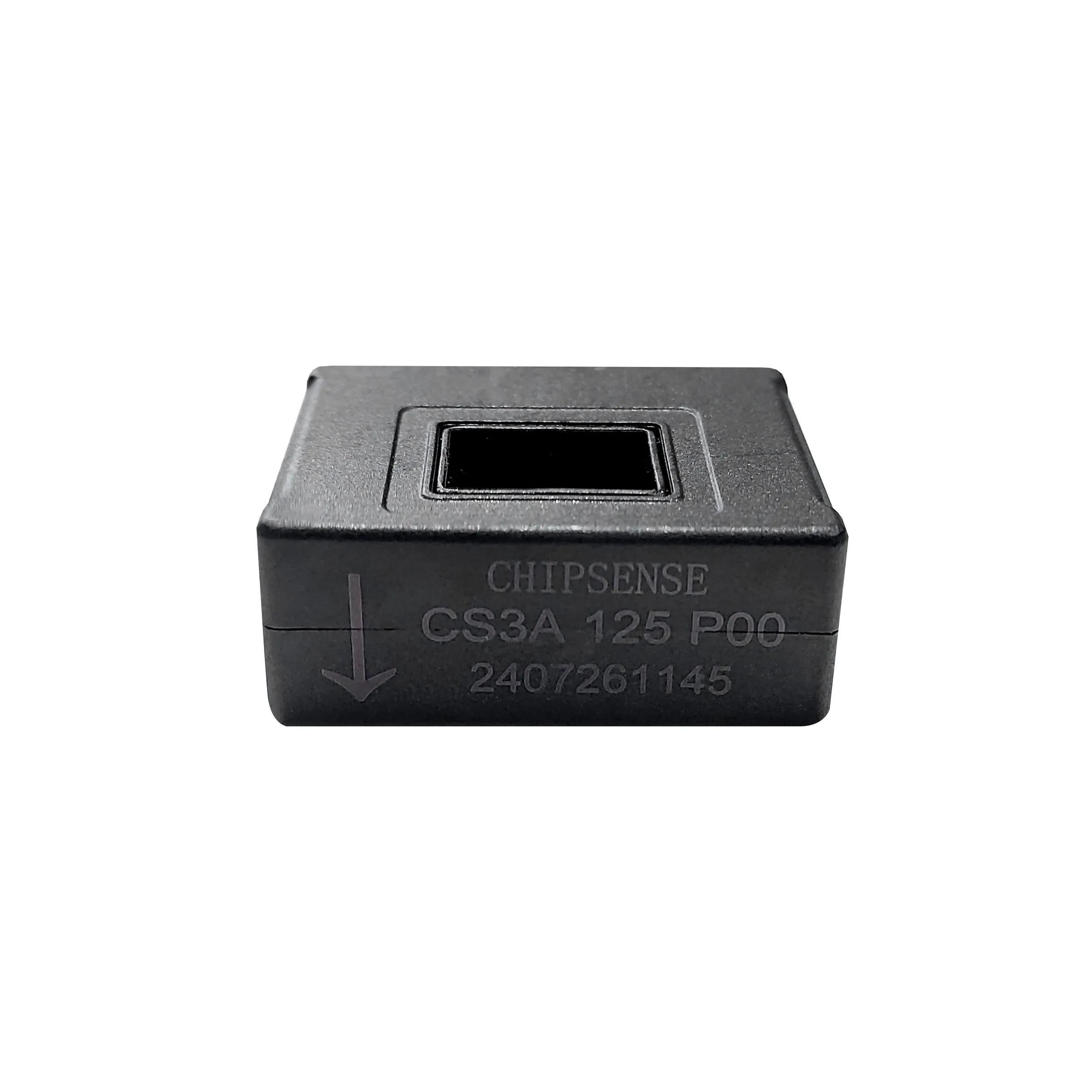

Датчик тока CHIPSENSE CS3A 125 P00
Датчик тока CHIPSENSE CS3A 125 P00 предназначен для электронного преобразования тока: постоянного, переменного, импульсного и т.д. в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
Применение
• Частотно-регулируемые приводы переменного тока
• Источники бесперебойного питания (ИБП)
• Статические преобразователи постоянного тока
• Импульсные источники питания (ИИП)
• Источники питания для сварочных агрегатов.
• Программируемые источники питания
• Инверторы для ветроэнергетики
• Устройства для тестирования и детектирования
Отличительные особенности CHIPSENSE CS3A 125 P00
• Компенсационный датчик тока на эффекте Холла
• Гальваническая развязка между первичной и вторичной цепями
• Изолирующий пластиковый корпус соответствует стандарту UL 94-V0
• Хорошая линейность
• Высокая точность
• Очень низкий дрейф смещения при изменении температуры
• Отсутствие вносимых потерь
• Соответствует стандартам: IEC 60664-1:2020, IEC 61800-5-1:2022, IEC 62109-1:2010
Применение
• Частотно-регулируемые приводы переменного тока
• Источники бесперебойного питания (ИБП)
• Статические преобразователи постоянного тока
• Импульсные источники питания (ИИП)
• Источники питания для сварочных агрегатов.
• Программируемые источники питания
• Инверторы для ветроэнергетики
• Устройства для тестирования и детектирования
Отличительные особенности CHIPSENSE CS3A 125 P00
• Компенсационный датчик тока на эффекте Холла
• Гальваническая развязка между первичной и вторичной цепями
• Изолирующий пластиковый корпус соответствует стандарту UL 94-V0
• Хорошая линейность
• Высокая точность
• Очень низкий дрейф смещения при изменении температуры
• Отсутствие вносимых потерь
• Соответствует стандартам: IEC 60664-1:2020, IEC 61800-5-1:2022, IEC 62109-1:2010
Датчик тока CHIPSENSE CS3A 125 P00 - уточнить наличие, купить или заказать аналог вы можете в нашей компании. Мы предлагаем наиболее выгодные условия поставки и полную техническую поддержку.
Получить информацию или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
| Напряжение питания | ±18В |
| Рейтинг ESD, Модель человеческого тела (HBM) | 100°C |
| Рабочая температура | -40 +85°C |
| Температура хранения | -40 +90°C |
| Масса | 25гр |
| Электрическая прочность изоляции, при 50Гц, 1 мин | 3 кВ |
| Импульсное напр. изоляции 1.2/50 мкс | 7 кВ |
| Воздушный зазор | 6.7 мм |
| Длина пути тока утечки по корпусу | 6.7 мм |
| Пластиковый корпус | UL94-V0 |
| Сравнительный индекс пробоя | 3 PLC |
| Общий допуск | ±0.3мм |
| Подключение первичной цепи 10 выводов | 13.5×10.0мм |
| Подключение вторичной цепи 3 вывода | 0.64Х0.64мм |
| Рекомендованные отверстия в плате | Φ1.0 мм |
| Номинальный вх.ток | ±125 мA |
| Диапазон преобразования | -200 200 |
| Номинальный аналоговый вых.ток | ±125 мА |
| Ток втоничной обмотки, диапазон | -200 200 мА |
| Сопр. вторичной обмотки | 30 Ом |
| Количество вторичных витков | 1000 |
| Теоретическая чувствительность | 1.0 мА/А |
| Напряжение питания | ±12 ±15 В |
| Ток потребления | 30+/s мА |
| Начальный выходной ток | -0.2 0.2 мА |
| Температурный дрейф | -0.5 0.5 мА при -40℃~85°C |
| Ток смещения при /P=0 | -0.2 0.2 мА |
| Ошибка чувствительности | -0.1 0.1 % |
| Нелинейность | -0.1 0.1 % от /PN |
| Погрешность преобр. при /PN | -0.5 0.5 % от /PN |
| Время отклика до 90% от /PN | 0.5 мкс |
| Частотный диапазон(-3dB) | 150 кГц |
