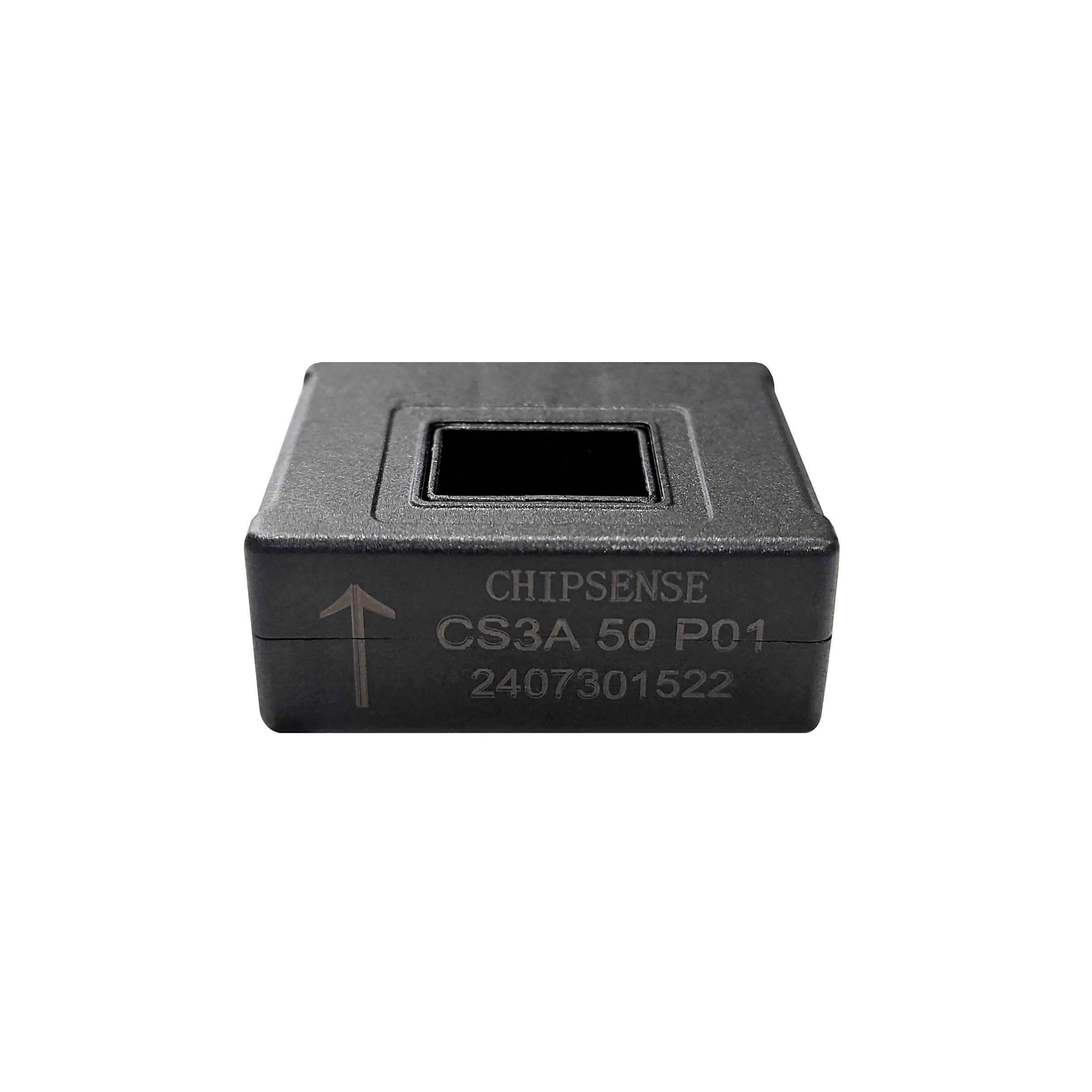

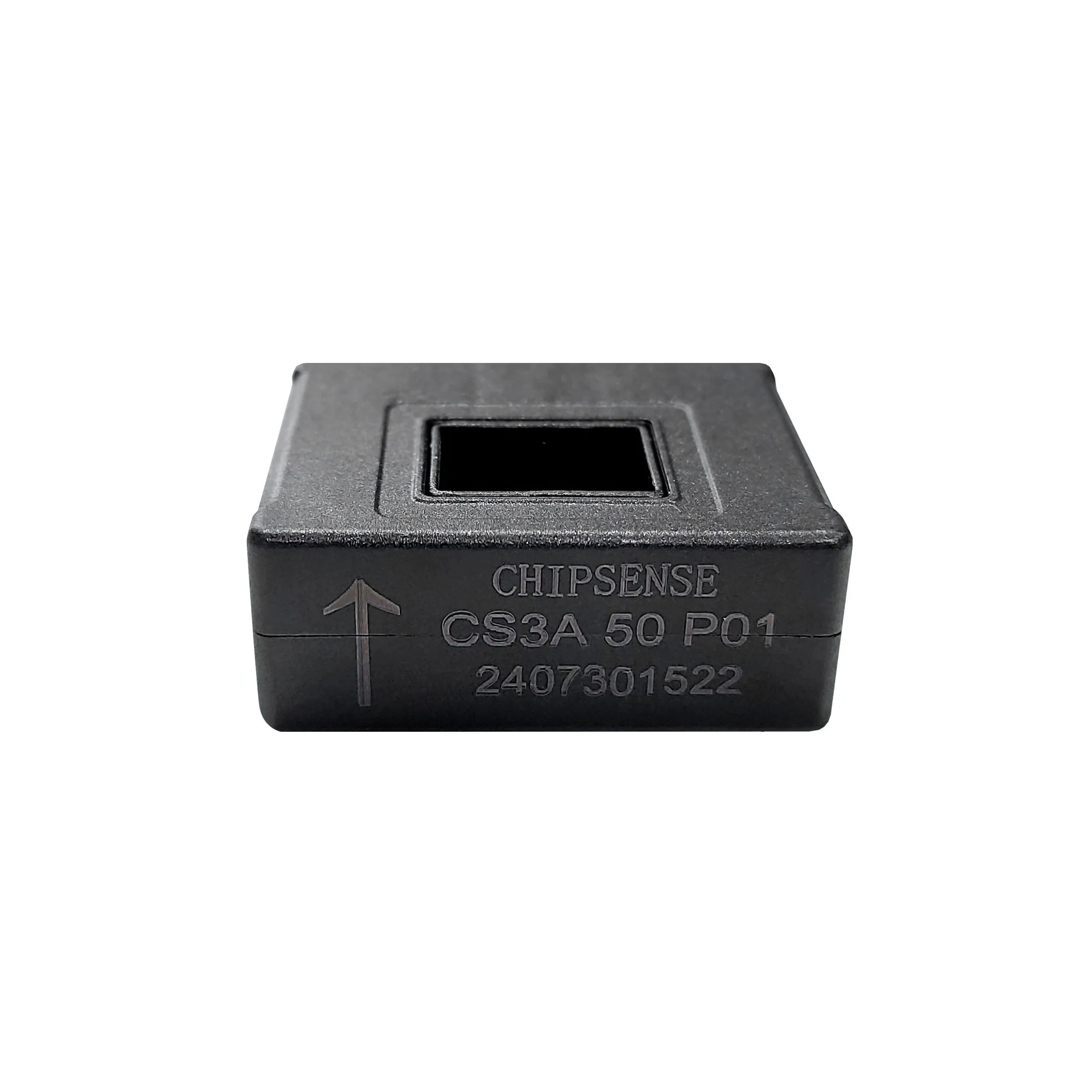

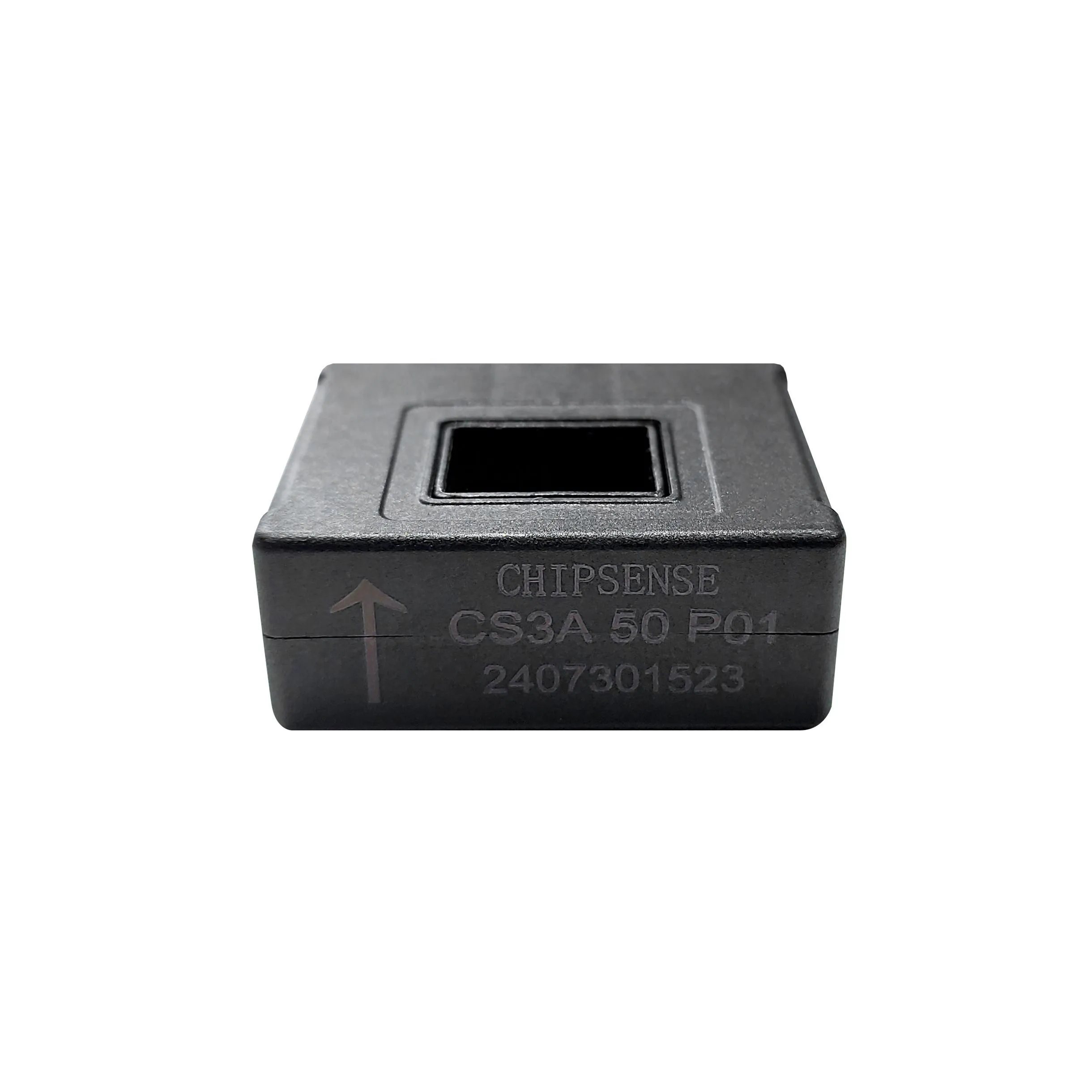

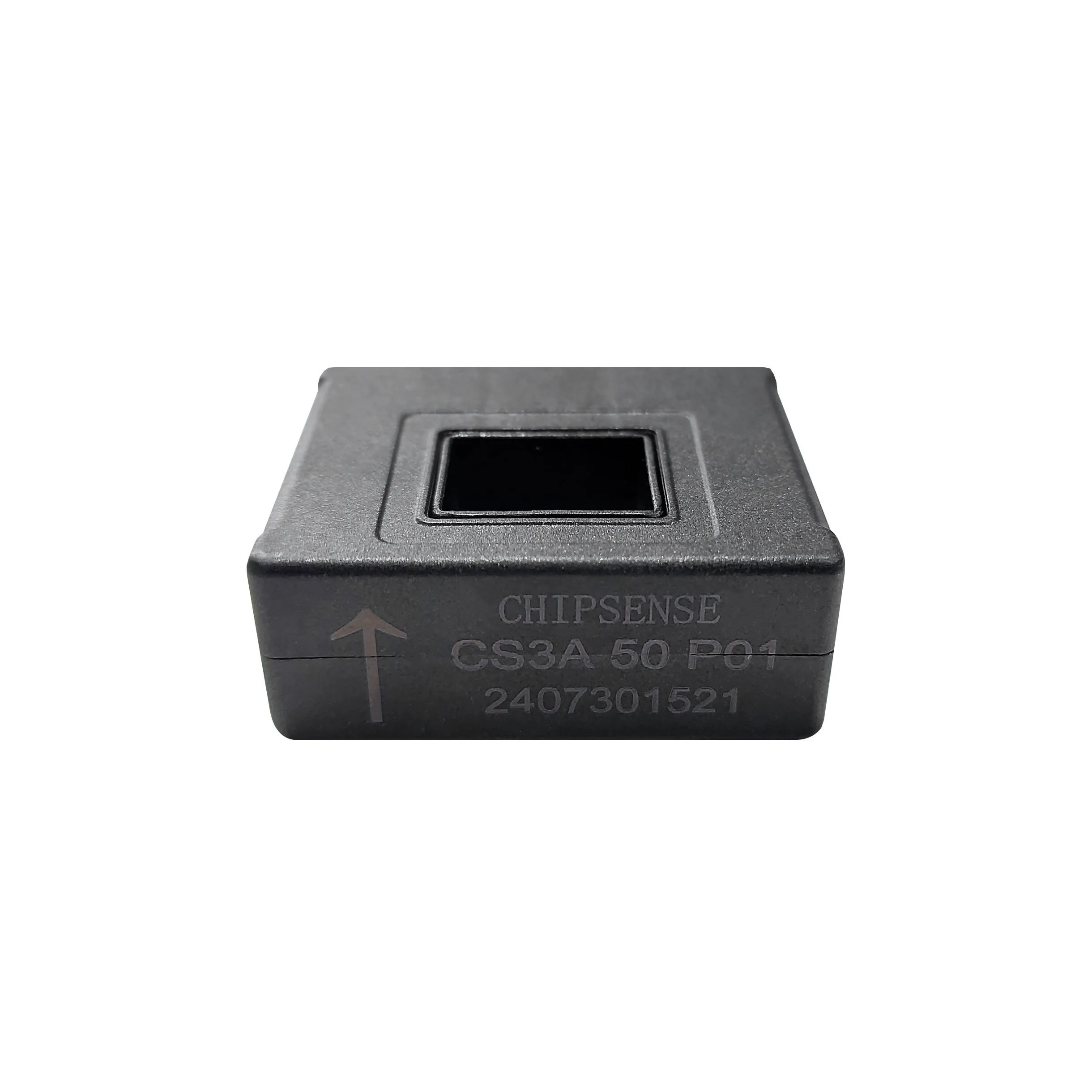

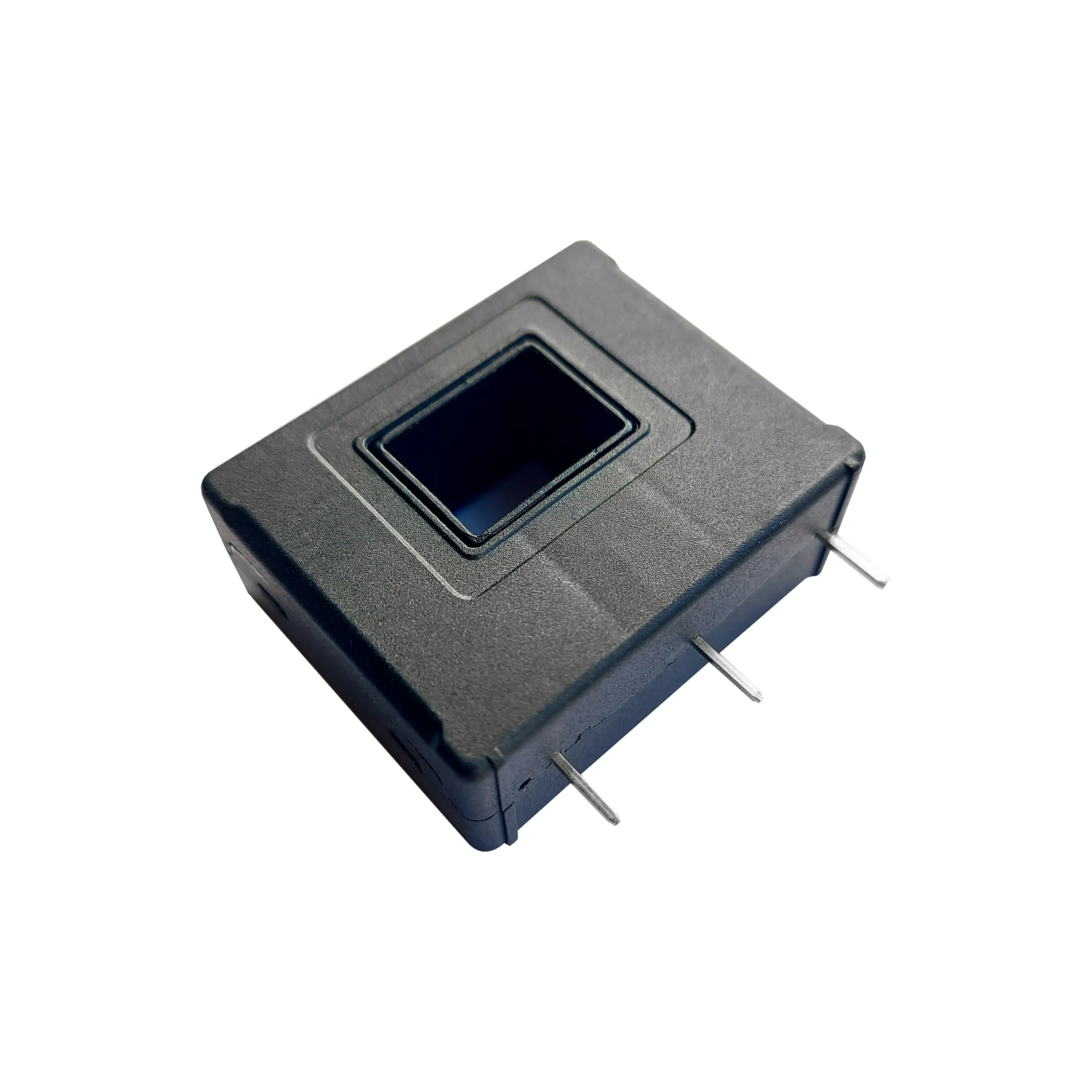

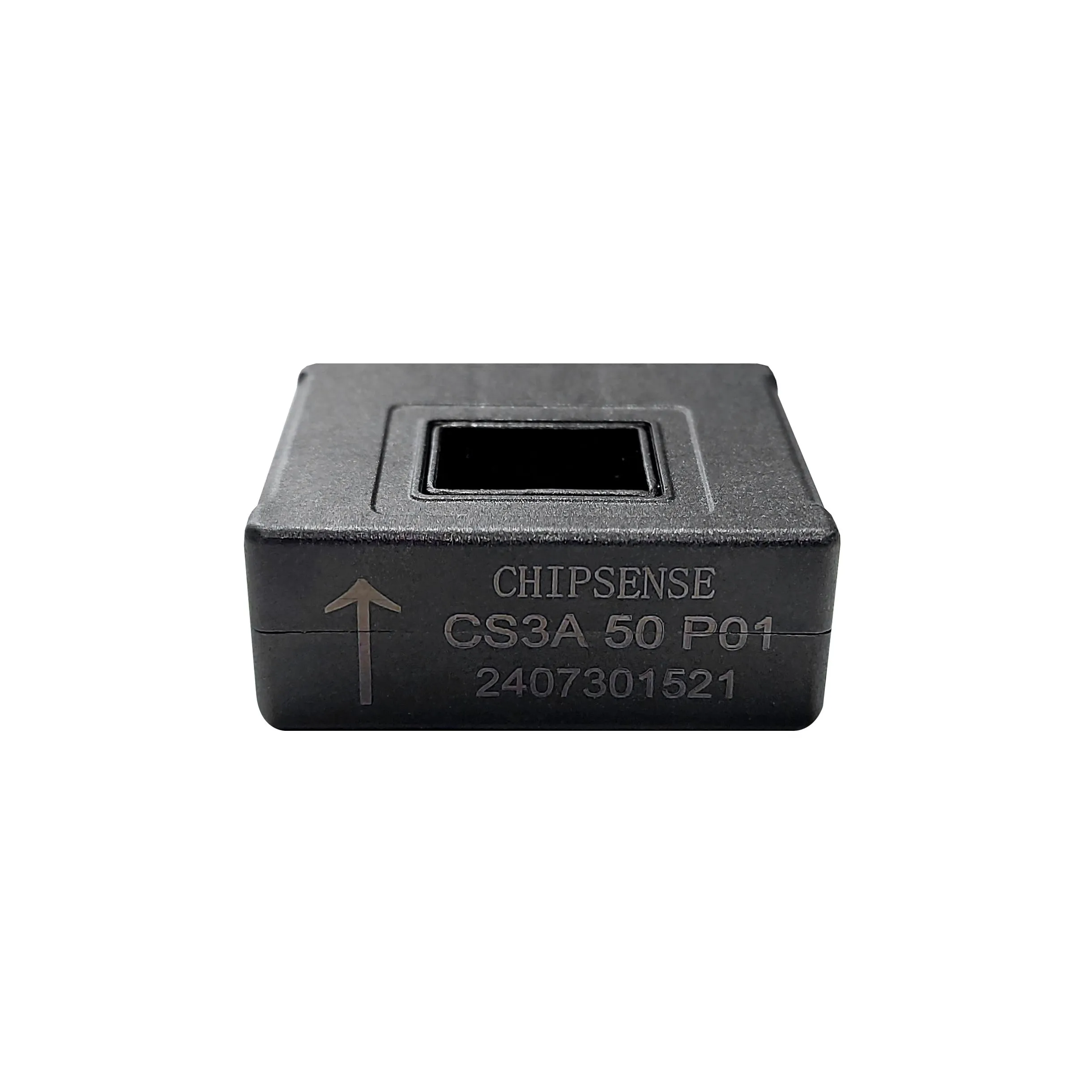

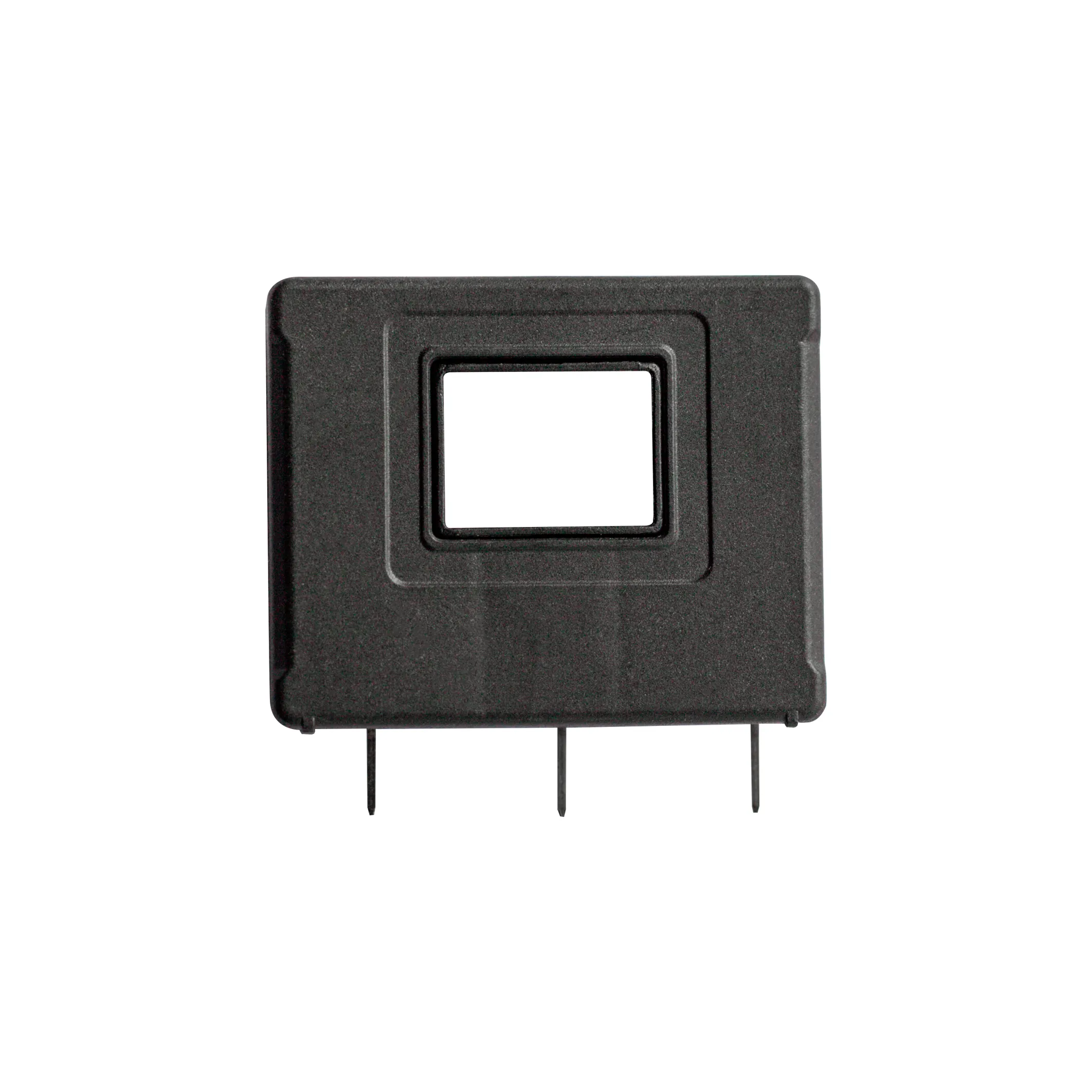

Датчик тока CHIPSENSE CS3A 50 P01
Датчик тока CHIPSENSE CS3A 50 P01 предназначен для электронного преобразования токов: постоянного, переменного, импульсного и т.д. в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
Применение
Частотно-регулируемые приводы переменного тока
Источники бесперебойного питания (ИБП)
Статические преобразователи постоянного тока
Импульсные источники питания (ИИП)
Источники питания для сварочных агрегатов
Системы управления работой аккумуляторных батарей
Инверторы для ветроэнергетики
Устройства для тестирования и детектирования
Отличительные особенности датчика тока CHIPSENSE CS3A 50 P01
Компенсационный датчик тока на эффекте Холла
Гальваническая развязка между первичной и вторичной цепями
Изолирующий пластиковый корпус соответствует стандарту UL 94-V0
Хорошая линейность
Высокая точность
Низкий температурный дрейф
Отсутствие вносимых потерь
Соответствует стандартам: IEC 60664-1:2020, IEC 61800-5-1:2022, IEC 62109-1:2010
Применение
Отличительные особенности датчика тока CHIPSENSE CS3A 50 P01
Датчик тока CHIPSENSE CS3A 50 P01 - уточнить наличие, купить или заказать аналог вы можете в нашей компании. Мы предлагаем наиболее выгодные условия поставки и полную техническую поддержку.
Получить информацию или оформить заказ:
8 800 301-96-04 info@fregat.ru
Для разработчиков новой продукции возможен заказ образца!
| Напряжение питания | ±18В |
| Рабочая температура | -40 +85°C |
| Температура хранения | -40 +90°C |
| Масса | 20гр |
| Электрическая прочность изоляции, при 50Гц, 1 мин | 3 кВ |
| Импульсное напр. изоляции 1.2/50 мкс | 7 кВ |
| Воздушный зазор | 6.7 мм |
| Длина пути тока утечки по корпусу | 6.7 мм |
| Пластиковый корпус | UL94-V0 |
| Сравнительный индекс пробоя | 3 PLC |
| Общий допуск | ±0.3мм |
| Подключение первичной цепи 10 выводов | 13.5×10.0мм |
| Подключение вторичной цепи 3 вывода | 0.64Х0.64мм |
| Рекомендованные отверстия в плате | Φ1.0 мм |
| Номинальный вх.ток | ±50 мA |
| Диапазон преобразования | -90 90 |
| Номинальный аналоговый вых.ток | ±50 мА |
| Напряжение питания | ±12 ±15 В |
| Ток потребления | 30+/s мА |
| Начальный выходной ток | -0.2 0.2 мА |
| Температурный дрейф | -0.5 0.5 мА при -40℃~85°C |
| Ток смещения при /P=0 | -0.2 0.2 мА |
| Ошибка чувствительности | -0.1 0.1 % |
| Нелинейность | -0.1 0.1 % от /PN |
| Погрешность преобр. при /PN | -0.5 0.5 % от /PN |
| Время отклика до 90% от /PN | 0.5 мкс |
| Частотный диапазон(-3dB) | 150 кГц |
