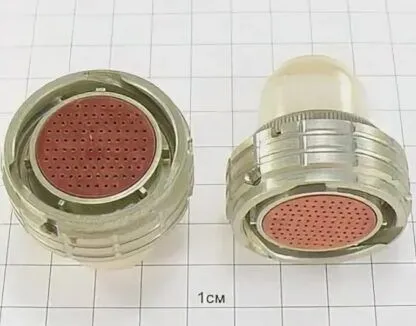

ОНЦ-БМ-1-102/27-Р12-2-В розетка

Соединитель ОНЦ-БМ-1-102/27-Р12-2-В представляет собой негерметичную кабельную розетку микроминиатюрного цилиндрического байонетного типа. Обозначение расшифровывается следующим образом: ОНЦ-БМ — тип изделия; 1 — серебряное покрытие контактов; 102 — количество контактов; 27 — условный размер корпуса; Р — розетка; 12 — конструктивное исполнение с прямым патрубком; 2 — многопозиционная поляризация; В — всеклиматическое исполнение.

Корпус изделия выполнен из металла, изолятор — из карболита. Контакты гнездового типа покрыты серебром. Конструкция предусматривает прямой патрубок для кабельного монтажа. Устройство рассчитано на рабочее напряжение 250 В в цепях постоянного, импульсного и переменного токов частотой до 3 МГц. Эксплуатация допускается в температурном диапазоне от -60 до +85 °C.
