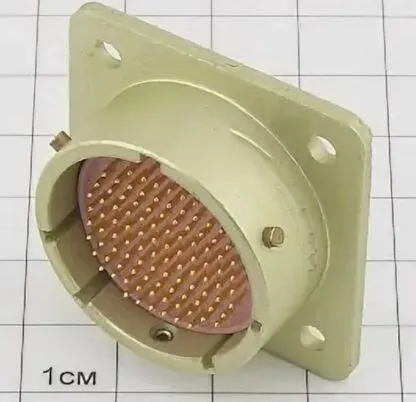

ОНЦ-БМ-1-102/27-В1-2-В вилка

Представляет собой миниатюрную цилиндрическую низкочастотную байонетную вилку для приборного монтажа. Обозначение расшифровывается следующим образом: ОНЦ-БМ — тип; 1 — покрытие контактов серебром; 102 — количество контактов; 27 — условный размер корпуса; В — вилка; 1 — конструктивное исполнение без патрубка; 2 — многопозиционная поляризация; В — всеклиматическое исполнение.

Изделие выполнено в металлическом корпусе с изолятором из карболита. Конструкция предназначена для монтажа на блок и не предусматривает наличие патрубка. Рабочее напряжение составляет 250 В при эксплуатации в диапазоне температур от -60 до +85 °C. Соединитель обеспечивает работу в цепях постоянного, импульсного и переменного токов частотой до 3 МГц в составе радиоэлектронной аппаратуры.
