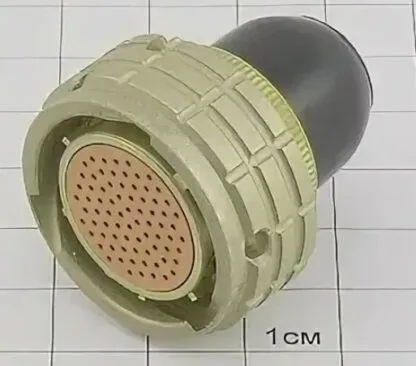

ОНЦ-БМ-2-76/22-Р12-2-В розетка

Соединитель ОНЦ-БМ-2-76/22-Р12-2-В представляет собой миниатюрную цилиндрическую низкочастотную розетку байонетного типа. Обозначение расшифровывается следующим образом: ОНЦ-БМ указывает на тип изделия, цифра 2 означает золотое покрытие контактов, 76 — общее число контактов, 22 — условный диаметр корпуса. Буква Р обозначает розетку, 12 — исполнение с прямым кожухом, 2 — многопозиционную поляризацию, В — всеклиматическое исполнение.

Конструкция включает металлический корпус и карболитный изолятор. Розетка предназначена для кабельного монтажа и оснащена прямым патрубком. Изделие рассчитано на эксплуатацию при напряжении 250 В в диапазоне температур от -60 до +85 °C. Соединитель обеспечивает работу в цепях постоянного, импульсного и переменного тока частотой до 3 МГц в составе радиоэлектронной аппаратуры.
