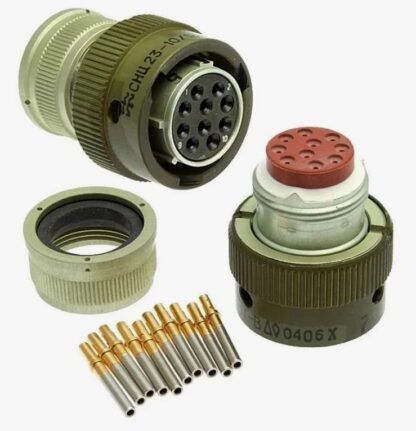

СНЦ23-10/18Р-11-В розетка

Низкочастотный малогабаритный цилиндрический соединитель СНЦ23-10/18Р-11-В предназначен для соединения и разъединения цепей постоянного и переменного токов частотой до 3 МГц в радиоэлектронной аппаратуре общего и специального назначения. Обозначение расшифровывается так: СНЦ23 — тип соединителя с байонетным сочленением, 10 — число контактов, 18 — условный размер корпуса, Р — розетка (тип контактов — гнездо), 11 — кабельная часть без кожуха, В — всеклиматическое исполнение.

Конструктивно розетка без патрубка монтируется на кабель. Корпус выполнен из металла, изолятор — из карболита. Соединитель содержит десять гнездовых контактов с золотым покрытием. Изделие работает при напряжении 250 В в диапазоне температур от -60 до +85 °C.
