СНЦ23-10/18Р-6-В розетка

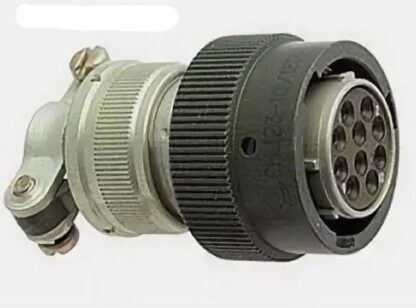

Соединитель СНЦ23-10/18Р-6-В представляет собой цилиндрическую низкочастотную розетку с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 указывает на тип изделия; 10 обозначает количество контактов; 18 соответствует условному размеру корпуса; Р указывает на тип контактов (розетка); 6 определяет конструктивное исполнение как кабельную часть с прямым кожухом; В означает всеклиматическое исполнение. Изделие предназначено для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Десять контактов имеют золотое покрытие. Монтаж осуществляется на кабель с использованием прямого патрубка. Узел рассчитан на эксплуатацию в температурном диапазоне от -60 до +85 градусов Цельсия.
