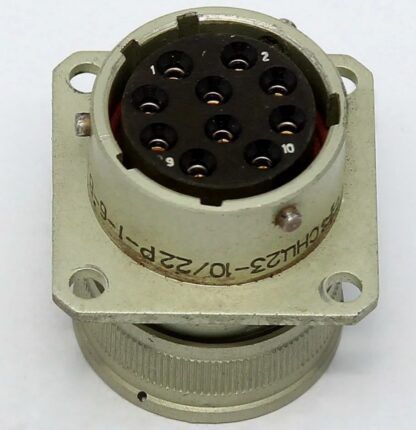

СНЦ23-10/22Р-2-В розетка

Соединитель СНЦ23-10/22Р-2-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Расшифровка маркировки указывает на серию СНЦ23, наличие 10 контактов и условный размер корпуса 22. Индекс Р обозначает тип контактов — розетка, цифра 2 определяет конструктивное исполнение в виде приборной части с прямым кожухом, а литера В указывает на всеклиматическое исполнение изделия.

Корпус разъема выполнен из металла, изолятор изготовлен из карболита. Контакты имеют золотое покрытие. Монтаж изделия осуществляется на блок. Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении 250 В. Диапазон рабочих температур составляет от -60 до +85 градусов Цельсия.
