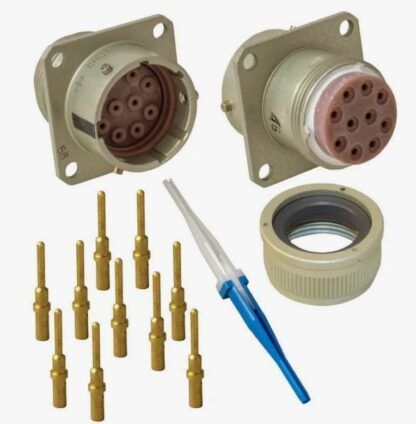

СНЦ23-10/22В-1-В вилка

Соединитель СНЦ23-10/22В-1-В представляет собой цилиндрическую низкочастотную вилку для внутреннего монтажа с байонетным сочленением. Условное обозначение расшифровывается следующим образом: СНЦ23 указывает на серию, 10 — количество контактов, 22 — условный размер корпуса, В — тип элемента (вилка), 1 — конструктивное исполнение (приборная часть без кожуха/патрубка), В — всеклиматическое исполнение.

Конструкция включает металлический корпус и карболитный изолятор. Контакты штыревого типа имеют золотое покрытие. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении 250 В. Монтаж осуществляется на блок. Диапазон рабочих температур составляет от -60 до +85 °C.
