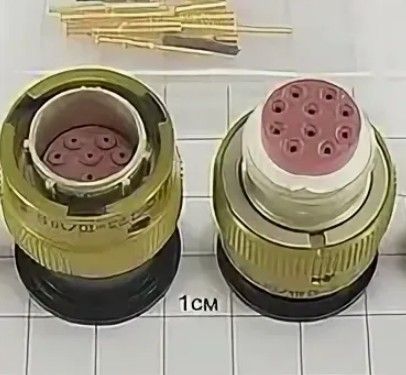

СНЦ23-10/22В-11-В вилка

Соединитель СНЦ23-10/22В-11-В представляет собой цилиндрическую малогабаритную вилку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия; 10 — количество контактов; 22 — условный размер корпуса; В — вид корпуса (вилка); 11 — конструктивное исполнение (кабельная часть без кожуха); В — всеклиматическое исполнение. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Монтаж осуществляется на кабель. Патрубок в данной модификации отсутствует. Контакты штыревого типа имеют золотое покрытие. Рабочий температурный диапазон устройства составляет от -60 до +85 °C.
