СНЦ23-10/22В-4-В вилка

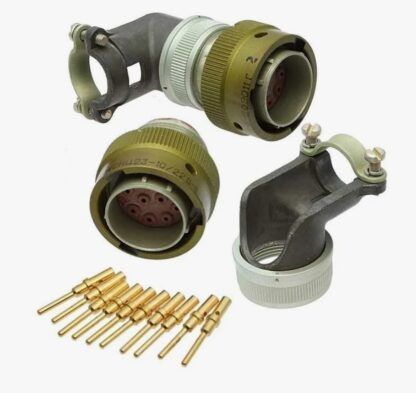

Соединитель СНЦ23-10/22В-4-В представляет собой цилиндрическую малогабаритную вилку с байонетным сочленением, предназначенную для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении 250 В. Конструкция включает металлический корпус 22-го условного размера и карболитовый изолятор. Узел оснащен угловым патрубком (кожухом) и предназначен для монтажа на блок. Десять штыревых контактов имеют золотое покрытие.

Расшифровка обозначения: СНЦ23 указывает на тип серии, 10 соответствует количеству контактов, 22 обозначает условный размер корпуса. Литера В определяет тип элемента — вилка. Цифра 4 указывает на конструктивное исполнение с угловым кожухом. Финальный символ В означает всеклиматическое исполнение. Изделие сохраняет работоспособность в температурном диапазоне от -60 до +85 °C.
