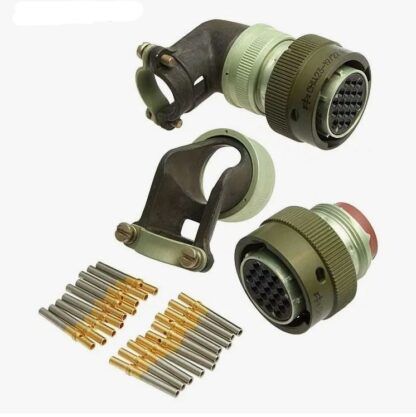

СНЦ23-19/22Р-8-В розетка

Соединитель СНЦ23-19/22Р-8-В представляет собой цилиндрическую низкочастотную розетку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 19 — число контактов, 22 — условный размер корпуса, Р — розетка, 8 — кабельная часть с угловым кожухом, В — всеклиматическое исполнение. Изделие предназначено для работы в цепях постоянного и переменного токов частотой до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты имеют золотое покрытие. Способ монтажа — кабельный, с использованием углового патрубка. Устройство функционирует в температурном диапазоне от -60 до +85 °C.
