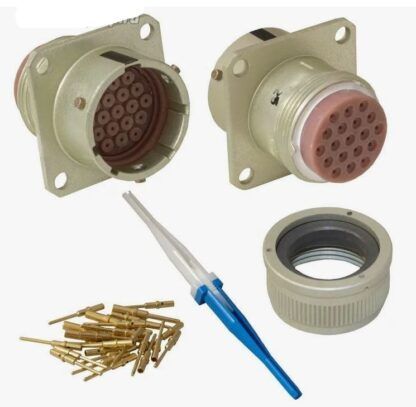

СНЦ23-19/22В-1-В вилка

Соединитель СНЦ23-19/22В-1-В представляет собой цилиндрическую низкочастотную вилку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии; 19 — число контактов; 22 — условный размер корпуса; В — вид элемента (вилка); 1 — конструктивное исполнение (приборная часть без кожуха); В — всеклиматическое исполнение. Изделие предназначено для эксплуатации в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 250 В.

Корпус разъема выполнен из металла, изолятор изготовлен из карболита. Контактная группа включает штыри с золотым покрытием. Монтаж осуществляется непосредственно на блок. Конструкция является приборной частью без патрубка. Рабочий температурный диапазон изделия составляет от -60 до +85 градусов Цельсия.
