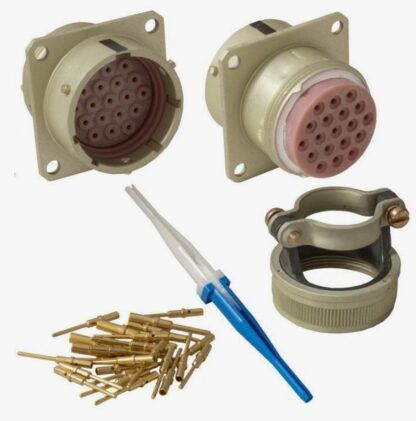

СНЦ23-19/22В-2-В вилка

Соединитель СНЦ23-19/22В-2-В представляет собой цилиндрическую малогабаритную вилку для внутреннего монтажа с байонетным сочленением. Расшифровка обозначения: СНЦ23 — тип изделия; 19 — количество контактов; 22 — условный размер корпуса; В — тип элемента (вилка); 2 — приборная часть с прямым кожухом; В — всеклиматическое исполнение. Конструкция включает металлический корпус и карболитный изолятор. Штыревые контакты имеют золотое покрытие.

Изделие предназначено для эксплуатации в цепях постоянного и переменного тока до 3 МГц при рабочем напряжении 250 В. Монтаж осуществляется на блок. Диапазон рабочих температур составляет от -60 до +85 °C. Соединитель обеспечивает коммутацию электрических цепей в аппаратуре специального и общего назначения.
