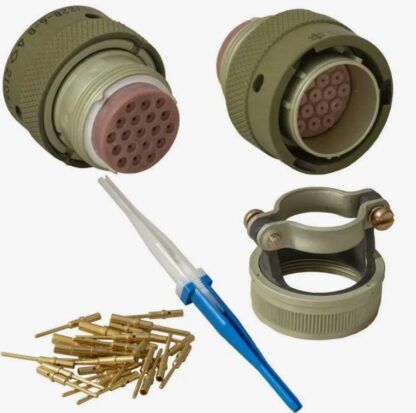

СНЦ23-19/22В-6-В вилка

Соединитель СНЦ23-19/22В-6-В представляет собой цилиндрическую низкочастотную кабельную вилку с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия; 19 — количество контактов; 22 — условный размер корпуса; В — вилка; 6 — кабельная часть с прямым кожухом; В — всеклиматическое исполнение. Устройство предназначено для работы в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и карболитный изолятор. Контакты штыревого типа имеют золотое покрытие. Изделие рассчитано на эксплуатацию в диапазоне температур от -60 до +85 °C и предназначено для монтажа на кабель с использованием прямого патрубка.
