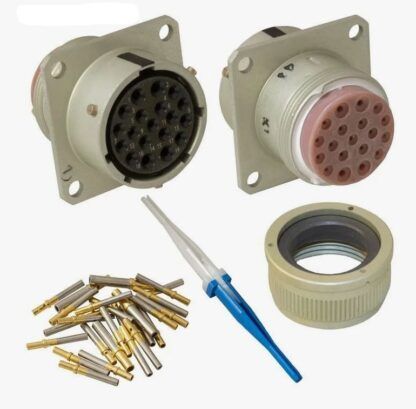

СНЦ23-19/24Р-1-В розетка

Соединитель СНЦ23-19/24Р-1-В представляет собой цилиндрическую низкочастотную розетку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 19 — количество контактов, 24 — условный размер корпуса, Р — розетка, 1 — исполнение приборной части без кожуха (патрубка), В — всеклиматическое исполнение. Изделие предназначено для работы в цепях постоянного и переменного тока до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Монтаж осуществляется непосредственно на блок. Контактная группа имеет золотое покрытие. Эксплуатация разъема допускается в диапазоне температур от -60 до +85 градусов Цельсия.
