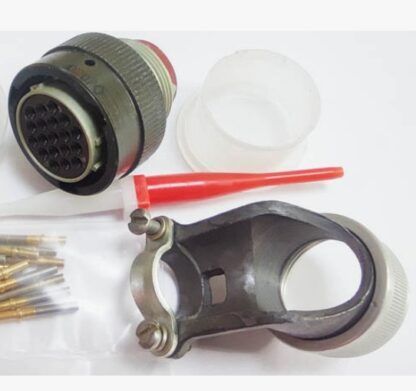

СНЦ23-19/24Р-8-В розетка

Соединитель СНЦ23-19/24Р-8-В является цилиндрическим низкочастотным малогабаритным устройством с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 указывает на тип изделия; 19 означает количество контактов; 24 — условный размер корпуса; Р соответствует типу контактов (розетка); 8 определяет конструктивное исполнение как кабельную часть с угловым кожухом; В обозначает всеклиматическое исполнение. Изделие предназначено для работы в цепях постоянного и переменного токов до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты типа гнездо имеют золотое покрытие. Монтаж осуществляется на кабель с применением углового патрубка. Эксплуатация разъема допустима в температурном диапазоне от -60 до +85 °C.
