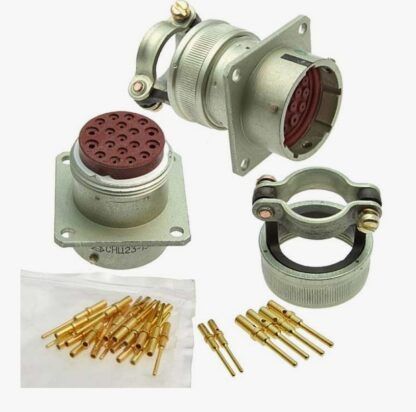

СНЦ23-19/24В-2-В вилка

Соединитель СНЦ23-19/24В-2-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 19 — количество контактов, 24 — условный размер корпуса, В — вилка, 2 — приборная часть с прямым кожухом, В — всеклиматическое исполнение. Элемент предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении 250 В.

Конструкция включает металлический корпус и изолятор из карболита. Контактная группа состоит из 19 штыревых выводов с золотым покрытием. Монтаж изделия осуществляется на блок. Изделие сохраняет работоспособность в температурном диапазоне от -60 до +85 °C.
