СНЦ23-19/24В-8-В вилка

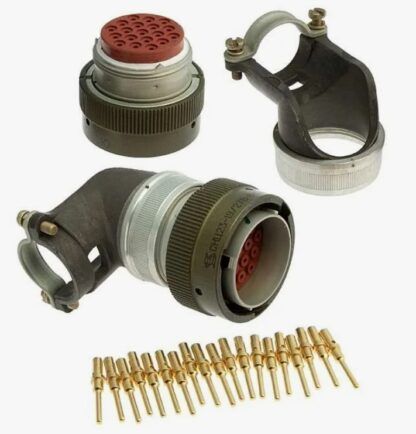

Соединитель СНЦ23-19/24В-8-В является цилиндрическим низкочастотным малогабаритным устройством с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 19 — число контактов, 24 — условный размер корпуса, В — вилка, 8 — кабельная часть с угловым кожухом, В — всеклиматическое исполнение. Конструкция предназначена для монтажа на кабель и оснащена угловым патрубком.

Металлический корпус изделия дополнен изолятором из карболита. Контактная группа представлена 19 штырями с золотым покрытием. Соединитель рассчитан на работу в цепях с напряжением до 250 В при температуре от -60 до +85 °C. Устройство обеспечивает коммутацию электрических цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной аппаратуре.
