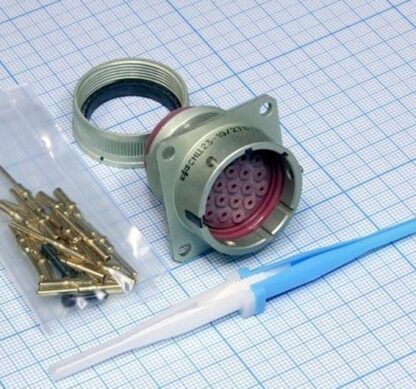

СНЦ23-19/27В-1-В вилка

Соединитель СНЦ23-19/27В-1-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 19 — количество контактов, 27 — условный размер корпуса, В — вилка, 1 — приборная часть без кожуха, В — всеклиматическое исполнение. Элемент предназначен для коммутации цепей с рабочим напряжением до 250 В и частотой до 3 МГц.

Конструкция включает металлический корпус и изолятор из карболита. Контактная группа состоит из 19 штыревых выводов с золотым покрытием. Монтаж изделия осуществляется непосредственно на блок. Патрубок в данной конфигурации отсутствует. Соединитель рассчитан на эксплуатацию в диапазоне температур от -60 до +85 °C.
