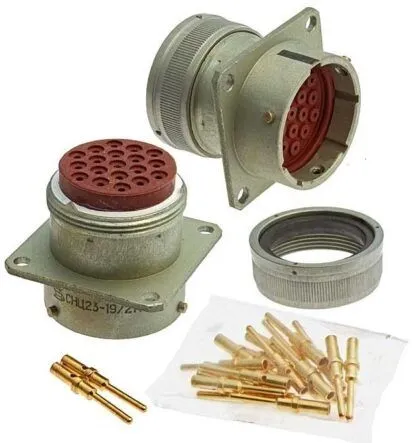

СНЦ23-19/27В-2-В вилка

Соединитель СНЦ23-19/27В-2-В представляет собой цилиндрическую низкочастотную вилку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 19 — количество контактов, 27 — условный размер корпуса, В — вилка, 2 — приборная часть с прямым кожухом, В — всеклиматическое исполнение. Устройство предназначено для коммутации электрических цепей постоянного тока и переменного тока частотой до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты штыревого типа имеют золотое покрытие. Монтаж осуществляется на блок. Изделие сохраняет работоспособность в диапазоне температур от -60 до +85 градусов Цельсия.
