СНЦ23-19/27В-8-В вилка

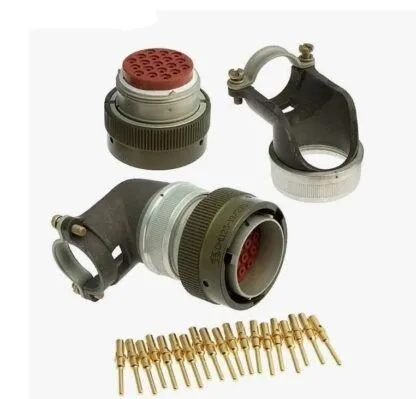

Соединитель СНЦ23-19/27В-8-В представляет собой цилиндрическую малогабаритную вилку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 указывает на тип изделия, 19 — количество контактов, 27 — условный размер корпуса, В — вилка, 8 — конструктивное исполнение (кабельная часть с угловым кожухом), В — всеклиматическое исполнение. Устройство оснащено металлическим корпусом и карбонитовым изолятором.

Контакты штыревого типа имеют золотое покрытие. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении 250 В. Эксплуатация допускается в температурном диапазоне от -60 до +85 °C. Монтаж осуществляется на кабель с использованием углового патрубка.
