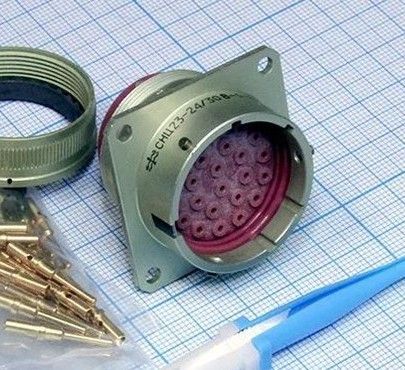

СНЦ23-24/30В-1-В вилка

Соединитель СНЦ23-24/30В-1-В представляет собой цилиндрическую низкочастотную вилку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии; 24 — количество контактов; 30 — условный размер корпуса; В — вид элемента (вилка); 1 — конструктивное исполнение (приборная часть без кожуха); В — всеклиматическое исполнение. Изделие предназначено для коммутации цепей постоянного и переменного токов до 3 МГц при рабочем напряжении 250 В.

Конструкция включает металлический корпус и изолятор из карболита. Тип контактов — штыревой, с золотым покрытием. Монтаж осуществляется на блок. Патрубок конструкцией не предусмотрен. Устройство рассчитано на эксплуатацию в диапазоне температур от -60 до +85 °C.
