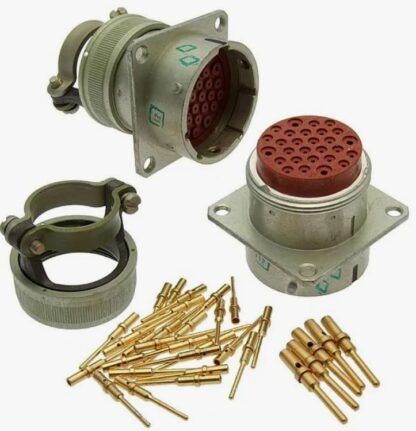

СНЦ23-28/27В-2-В вилка

Соединитель СНЦ23-28/27В-2-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным механизмом сочленения. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 28 — количество контактов, 27 — условный размер корпуса, В — вилка, 2 — конструктивное исполнение приборной части с прямым кожухом, В — всеклиматическое исполнение. Изделие оснащено металлическим корпусом и карболитовым изолятором.

Контактная группа состоит из 28 штыревых элементов с золотым покрытием. Разъем рассчитан на рабочее напряжение до 250 В и эксплуатацию в диапазоне температур от -60 до +85 °C. Монтаж осуществляется на блок. Конструкция обеспечивает работу в цепях постоянного и переменного тока частотой до 3 МГц.
