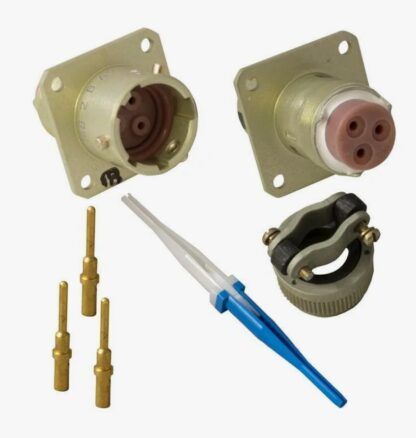

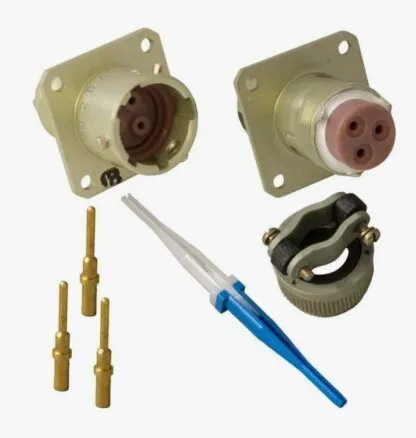

СНЦ23-3/14В-2-В вилка

Соединитель СНЦ23-3/14В-2-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия; 3 — количество контактов; 14 — условный размер корпуса; В — вилка; 2 — конструктивное исполнение (приборная часть с прямым кожухом); В — всеклиматическое исполнение. Элемент предназначен для работы в цепях постоянного и переменного токов до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Вилка оснащена тремя штыревыми контактами с золотым покрытием. Монтаж осуществляется на блок. Изделие сохраняет работоспособность в температурном диапазоне от -60 до +85 градусов Цельсия.
