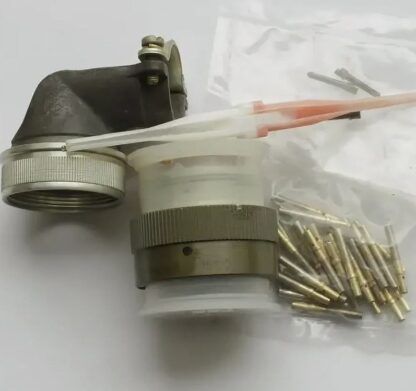

СНЦ23-32/27Р-4-В розетка

Соединитель СНЦ23-32/27Р-4-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным механизмом сочленения. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии; 32 — число контактов; 27 — условный размер корпуса; Р — розетка (гнездо); 4 — приборная часть с угловым кожухом; В — всеклиматическое исполнение. Элемент предназначен для коммутации электрических цепей постоянного и переменного токов частотой до 3 МГц при рабочем напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты гнездового типа имеют золотое покрытие. Монтаж изделия осуществляется на блок. Угловой патрубок обеспечивает специфическое направление вывода кабеля. Соединитель рассчитан на эксплуатацию в температурном диапазоне от -60 до +85 °C.
