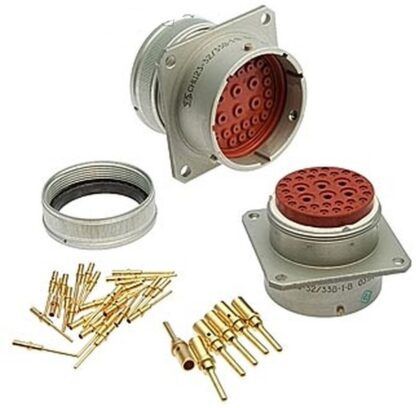

СНЦ23-32/33В-2-В вилка

Соединитель СНЦ23-32/33В-2-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 32 — количество контактов, 33 — условный размер корпуса, В — вилка, 2 — приборная часть с прямым кожухом, В — всеклиматическое исполнение. Устройство предназначено для монтажа на блок.

Конструкция изделия включает металлический корпус и изолятор из карболита. Внутри размещены 32 штыревых контакта с золотым покрытием. Разъем рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении 250 В и температуре от -60 до +85 градусов Цельсия.
