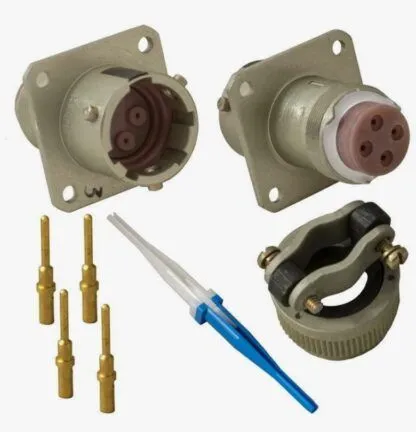

СНЦ23-4/14Р-2-В розетка

Соединитель СНЦ23-4/14Р-2-В представляет собой цилиндрическую низкочастотную розетку байонетного типа. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 4 — число контактов, 14 — условный размер корпуса, Р — тип контактов (розетка), 2 — конструктивное исполнение (приборная часть с прямым кожухом), В — всеклиматическое исполнение. Устройство предназначено для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты имеют золотое покрытие. Монтаж изделия осуществляется на блок. Соединитель обеспечивает работоспособность в температурном диапазоне от -60 до +85 °C.
