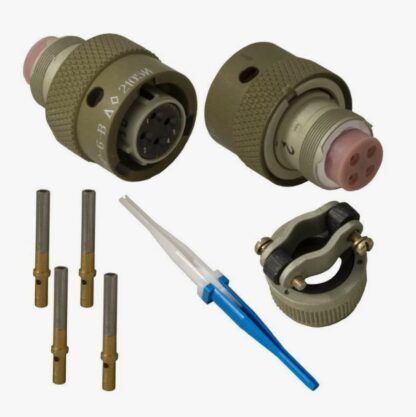

СНЦ23-4/14Р-6-В розетка

Соединитель СНЦ23-4/14Р-6-В представляет собой цилиндрическую низкочастотную розетку с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 4 — число контактов, 14 — условный размер корпуса, Р — вид контакта (розетка), 6 — кабельное исполнение с прямым кожухом, В — всеклиматическое исполнение. Устройство предназначено для монтажа на кабель в составе радиоэлектронной аппаратуры.

Корпус изделия выполнен из металла, изолятор изготовлен из карболита. Контакты имеют золотое покрытие. Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении 250 В. Диапазон допустимых рабочих температур составляет от -60 до +85 °C.
