СНЦ23-4/14Р-8-В розетка

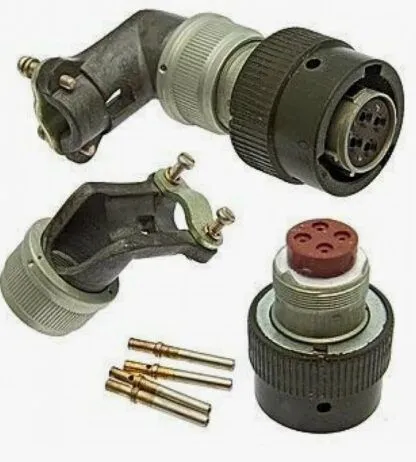

Соединитель СНЦ23-4/14Р-8-В представляет собой цилиндрическую низкочастотную розетку с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 4 — количество контактов, 14 — условный размер корпуса, Р — тип элемента (розетка), 8 — конструктивное исполнение (кабельная часть с угловым кожухом), В — всеклиматическое исполнение. Изделие предназначено для работы в цепях постоянного и переменного тока до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Монтаж осуществляется на кабель с использованием углового патрубка. Контакты гнездового типа защищены золотым покрытием. Эксплуатация разъема допустима в температурном диапазоне от -60 до +85 градусов Цельсия.
