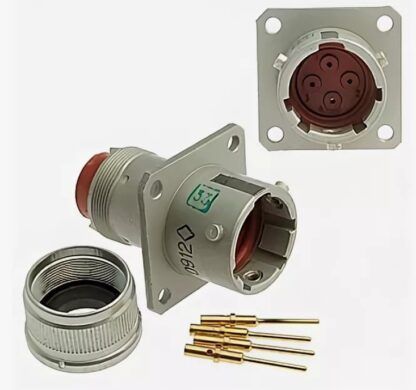

СНЦ23-4/14В-1-В вилка

Соединитель СНЦ23-4/14В-1-В представляет собой цилиндрическую низкочастотную вилку для приборного монтажа. Маркировка расшифровывается следующим образом: СНЦ23 — тип изделия; 4 — количество контактов; 14 — условный размер корпуса; В — вилка; 1 — конструктивное исполнение приборной части без кожуха; В — всеклиматическое исполнение. Изделие оснащено байонетным механизмом сочленения.

Корпус вилки выполнен из металла, изолятор изготовлен из карболита. Контактная группа состоит из четырех штырей с золотым покрытием. Монтаж изделия осуществляется непосредственно на блок. Конструкция не предусматривает наличие патрубка. Соединитель рассчитан на работу в цепях постоянного и переменного тока до 3 МГц при напряжении 250 В. Диапазон рабочих температур составляет от -60 до +85 °C.
