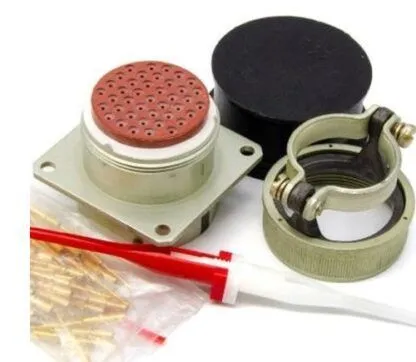

СНЦ23-41/30В-12-В вилка приборная часть с обоймой под термоусаживаемые трубки
| Серия | СНЦ |
| Вид патрубка | Прямой |
| Тип контактов | Штырь (вилка) |
Соединитель СНЦ23-41/30В-12-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 41 — количество контактов, 30 — условный размер корпуса, В — вилка (штырь), 12 — конструктивное исполнение с обоймой под термоусаживаемые трубки, В — всеклиматическое исполнение. Изделие предназначено для монтажа на блок в радиоэлектронной аппаратуре.
Конструкция включает металлический корпус и карболитовый изолятор. Прямой патрубок оснащен обоймой для фиксации термоусаживаемых трубок. Контакты штыревого типа защищены золотым покрытием. Разъем рассчитан на работу в цепях с напряжением 250 В при температуре среды от -60 до +85 °C. Устройство обеспечивает соединение цепей постоянного и переменного токов частотой до 3 МГц.
| Серия | СНЦ |
| Вид патрубка | Прямой |
| Тип контактов | Штырь (вилка) |
| Способ монтажа | На блок |
| Материал корпуса | Металл |
| Материал изолятора | Карболит |
| Покрытие контактов | Золото |
| Рабочее напряжение,В | 250 |
| Количество контактов | 41 |
| Рабочая температура,°С | -60 C+85 C |
| Условный размер корпуса | 30 |
