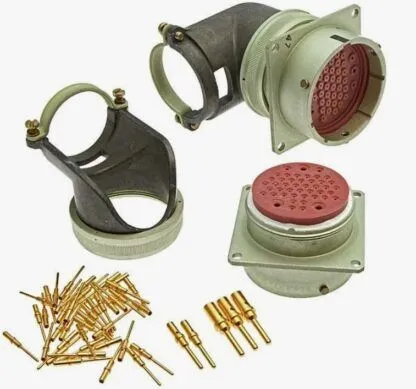

СНЦ23-41/30В-4-В вилка

Соединитель СНЦ23-41/30В-4-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 41 — количество контактов, 30 — условный размер корпуса, В — вилка (штыревой тип контактов), 4 — конструктивное исполнение с угловым кожухом (патрубком), В — всеклиматическое исполнение. Изделие предназначено для монтажа на блок в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контакты имеют золотое покрытие. Эксплуатация разъема допускается в температурном диапазоне от -60 до +85 градусов Цельсия.
