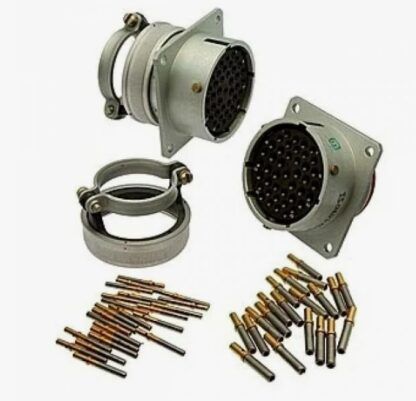

СНЦ23-43/36Р-2-В розетка

Соединитель СНЦ23-43/36Р-2-В представляет собой цилиндрический низкочастотный приборный разъем с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия; 43 — общее число контактов; 36 — условный размер корпуса; Р — розетка (гнездо); 2 — конструктивное исполнение (приборная часть с прямым кожухом); В — всеклиматическое исполнение. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц.

Конструкция включает металлический корпус и карболитовый изолятор. Контактная группа выполнена в виде гнезд с золотым покрытием. Монтаж изделия осуществляется на блок. Соединитель рассчитан на рабочее напряжение до 250 В и функционирует в температурном диапазоне от -60 до +85 °C.
