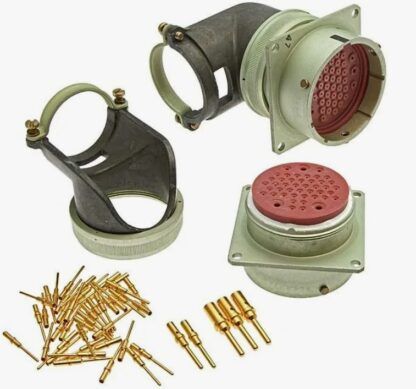

СНЦ23-43/36В-4-В вилка

Соединитель СНЦ23-43/36В-4-В представляет собой цилиндрическую малогабаритную вилку с байонетным сочленением, предназначенную для коммутации цепей до 250 В при частотах до 3 МГц. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии; 43 — число контактов; 36 — условный размер корпуса; В — вид элемента (вилка); 4 — конструктивное исполнение с угловым кожухом; В — всеклиматическое исполнение.

Корпус изделия выполнен из металла, изолятор изготовлен из карболита. Контактная группа представлена 43 штырями с золотым покрытием. Монтаж осуществляется на блок. Конструкция оснащена угловым патрубком. Рабочий температурный диапазон составляет от -60 до +85 °C. Изделие обеспечивает соединение электрических цепей в радиоэлектронной аппаратуре.
