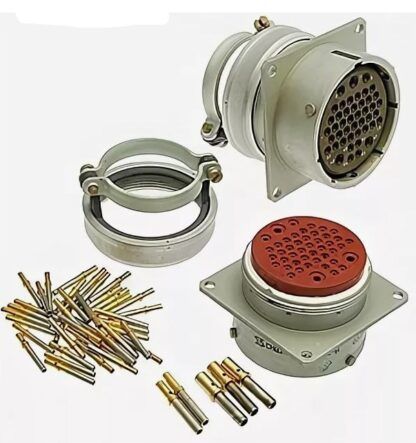

СНЦ23-45/39Р-1-В розетка

Соединитель СНЦ23-45/39Р-1-В представляет собой цилиндрическую низкочастотную розетку для внутреннего монтажа с байонетным сочленением. Расшифровка обозначения: СНЦ23 — тип изделия, 45/39 — количество и параметры контактов, Р — розетка, 1 — приборная часть без кожуха (патрубка), В — всеклиматическое исполнение. Устройство оснащено металлическим корпусом 14-го условного размера и карболитным изолятором.

Конструкция предназначена для монтажа на блок. Контактная группа имеет золотое покрытие, обеспечивающее стабильность параметров. Изделие рассчитано на эксплуатацию при рабочем напряжении 250 В в диапазоне температур от -60 до +85 °C. Соединитель обеспечивает коммутацию цепей постоянного и переменного тока до 3 МГц в радиоэлектронной аппаратуре.
