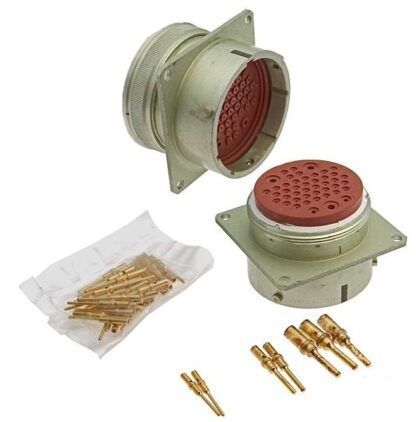

СНЦ23-45/39В-1-В вилка

Соединитель СНЦ23-45/39В-1-В представляет собой цилиндрическую низкочастотную вилку для работы в цепях постоянного и переменного токов до 3 МГц при напряжении 250 В. Байонетное сочленение обеспечивает фиксацию в радиоэлектронной аппаратуре. Маркировка расшифровывается следующим образом: СНЦ23 — тип серии, 45 — общее количество контактов, 39 — условный размер корпуса, В — вилка, 1 — приборная часть без кожуха, В — всеклиматическое исполнение.

Конструкция включает металлический корпус и карболитный изолятор. Тип контактов — штырь с золотым покрытием. Монтаж осуществляется на блок. Патрубок отсутствует. Изделие сохраняет работоспособность в температурном диапазоне от -60 до +85 градусов Цельсия.
