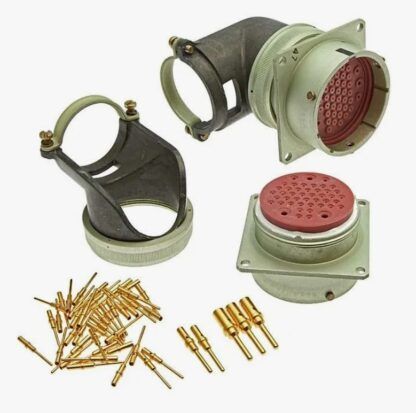

СНЦ23-45/39В-4-В вилка

Соединитель СНЦ23-45/39В-4-В представляет собой цилиндрическую низкочастотную приборную вилку с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип изделия, 45 — общее количество контактов, 39 — условный размер корпуса, В — вилка, 4 — конструктивное исполнение с угловым кожухом, В — всеклиматическое исполнение. Устройство предназначено для коммутации электрических цепей постоянного и переменного токов частотой до 3 МГц при напряжении до 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контактная группа состоит из 45 штыревых выводов с золотым покрытием. Монтаж изделия осуществляется на блок. Угловой патрубок обеспечивает специфическую геометрию подключения. Рабочий температурный диапазон разъема составляет от -60 до +85 градусов Цельсия.
