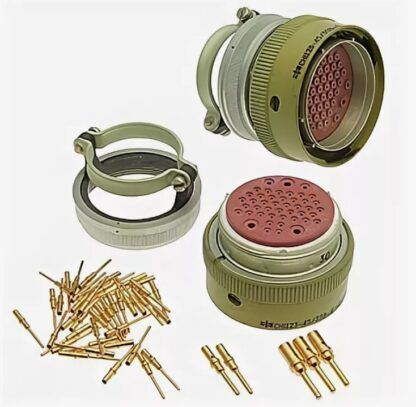

СНЦ23-45/39В-6-В вилка

Соединитель СНЦ23-45/39В-6-В представляет собой цилиндрическую низкочастотную вилку для внутреннего монтажа с байонетным сочленением. Обозначение расшифровывается следующим образом: СНЦ23 — тип серии, 45 — количество контактов, 39 — условный размер корпуса, В — вилка, 6 — кабельная часть с прямым кожухом, В — всеклиматическое исполнение. Устройство предназначено для работы в цепях постоянного и переменного тока до 3 МГц при напряжении 250 В.

Конструкция включает металлический корпус и карболитовый изолятор. Контактная группа состоит из 45 штыревых элементов с золотым покрытием. Разъем предназначен для монтажа на кабель и оснащен прямым патрубком. Эксплуатация изделия допускается в температурном диапазоне от -60 до +85 °C.
